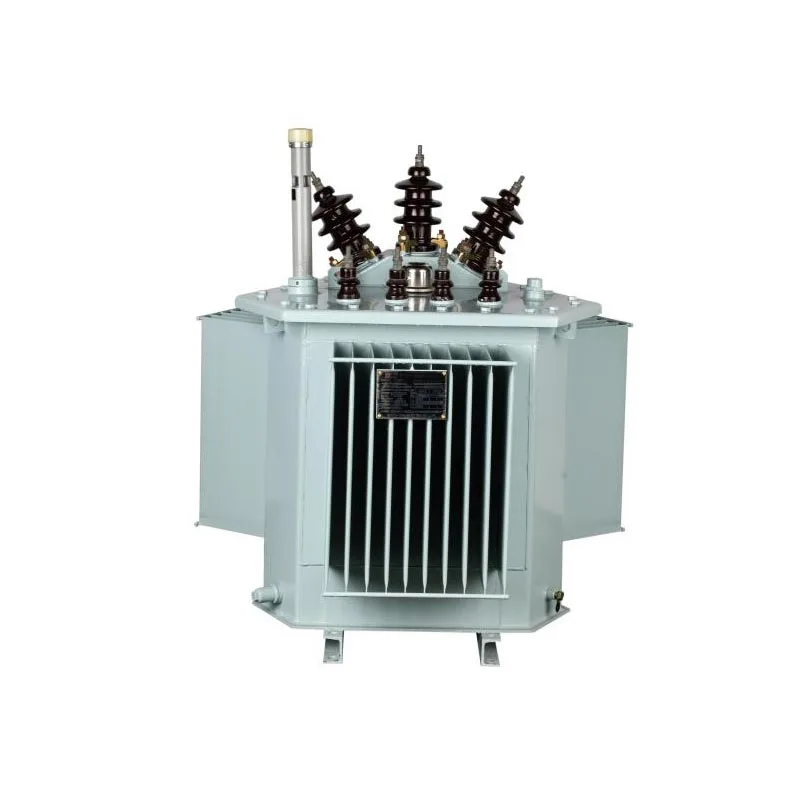

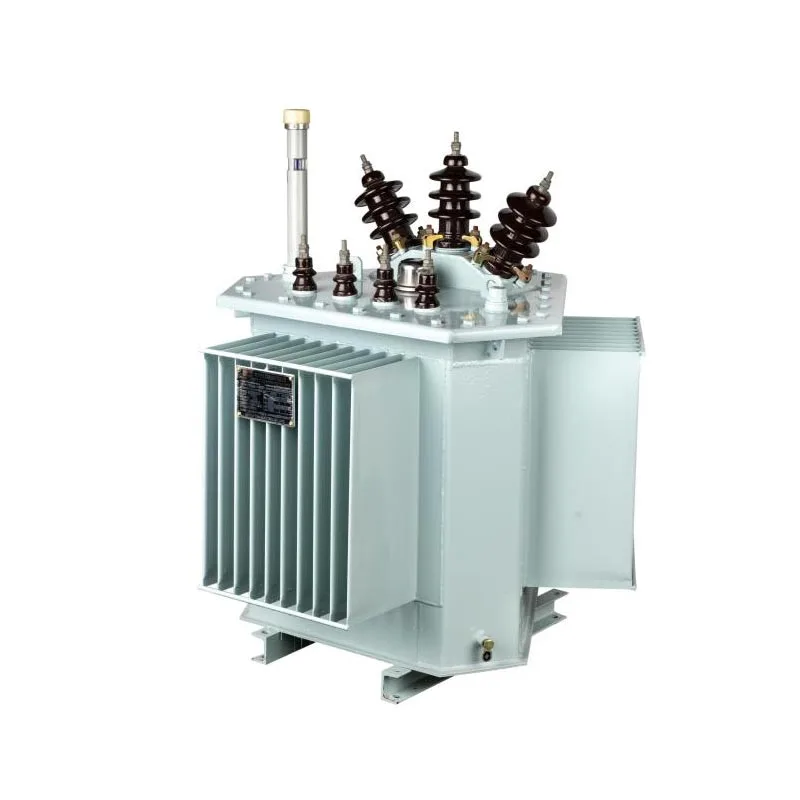

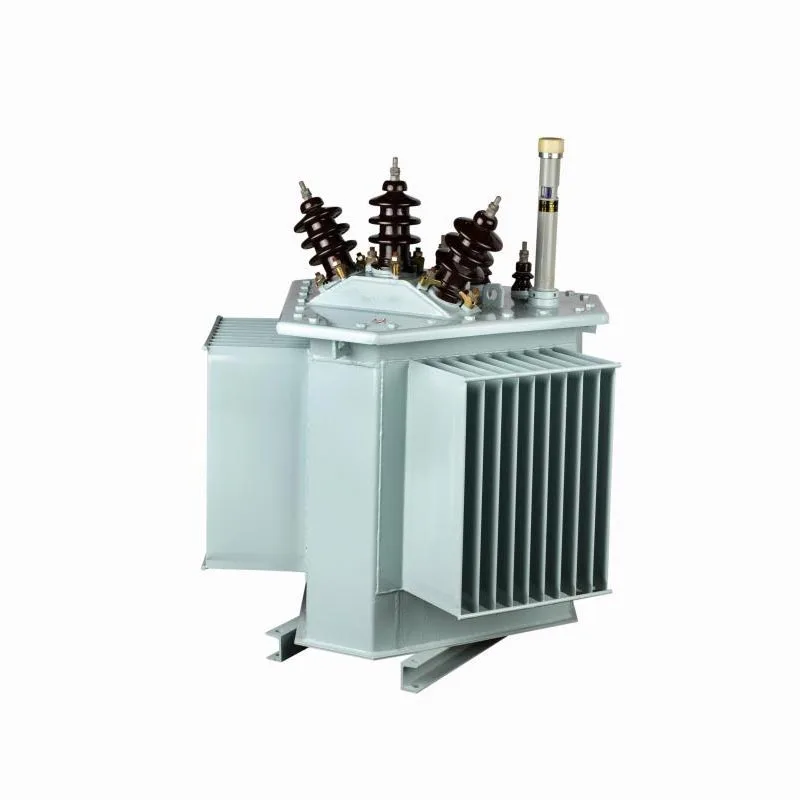

3D-gewonden kern-olie-ondergedompelde transformator
Als de meest professionele leverancier van transformatoren is Taili's 3D Wound Core Oil-Immersed Transformer een zeer efficiënte en energiebesparende stroomtransformator. Het neemt een driefasige driedimensionale symmetrische structuur aan in plaats van de traditionele vlakke structuur, waardoor het magnetische circuitontwerp wordt ingekort en symmetrisch wordt gemaakt zonder luchtspleten. Dit vermindert de nullastverliezen, de nullaststroom en het bedrijfsgeluid aanzienlijk. Het beschikt over energiebesparing, milieubescherming, compacte structuur en sterke kortsluitweerstand, en wordt veel gebruikt bij renovaties van stedelijke en landelijke elektriciteitsnetten.
Als een van de toonaangevende transformatorfabrikanten in China heeft TAILI altijd vastgehouden aan professioneel vakmanschap, toegewijd aan het leveren van hoogwaardige transformatorproducten en uitgebreide ondersteunende diensten aan wereldwijde klanten. Het helpt op efficiënte wijze verschillende pijnpunten en uitdagingen aan te pakken waarmee klanten op het gebied van energietoepassingen worden geconfronteerd klanten bereiken een stabiele en efficiënte werking van het energiesysteem.
Werkconditie:
Hoogte: niet meer dan 1000 meter
Temperatuur: -40℃~40℃
Standaardspecificatie:
1. Normen: EN/IEC60076, ANSI/IEEE-C57.12
2. Primaire spanning: tot 36 kV
3. Secundaire spanning: 0,4 kV
4. Nominaal vermogen: ≤2500 kVA
5. Frequentie: 50/60 Hz
6. Typen koeling: ONAN/ONAF
7. Wikkelmateriaal: koper/aluminium
8. Installatieopties: op paal gemonteerd (≤630 kVA) / op pad gemonteerd
Kernvoordelen van 3D-gewonden kernolie-ondergedompelde transformator:
● Energiebesparend en efficiënt: het magnetische circuit is volledig symmetrisch, zonder de traditionele naden gelamineerde platen, wat resulteert in een aanzienlijke vermindering van de magnetische weerstand. Het nullastverlies en de nullaststroom zijn ongeveer 20% - 40% lager dan die van traditionele gelamineerde ijzeren kernen.
● Laag geluidsniveau: de ijzeren kern is een solide en compacte eenheid, zonder magnetisch uitzettingsgeluid bij de naden, en de driehoekige structuur is stabiel, met weinig trillingen. Het bedrijfsgeluid kan met 10 - 20 worden verminderd decibel.
● Sterke kortsluitvastheid: de driehoekige driedimensionale structuur is mechanisch zeer stabiel. De drie kernkolommen ondersteunen elkaar en zijn effectief bestand tegen de enorme elektrodynamische kracht die wordt gegenereerd door kortsluiting actueel.
● Materiaalbesparing: De ijzeren kern is licht van gewicht, gebruikt minder materiaal en dankzij het compacte formaat is de hoeveelheid transformatorolie wordt ook dienovereenkomstig verminderd.
Belangrijkste toepassingsscenario's:
● Stroomtransmissie en -distributie in stedelijke en landelijke elektriciteitsnetten.
● Belangrijke plaatsen zoals hoge gebouwen, commerciële centra en luchthavens.
● Gecombineerde transformatoren, geprefabriceerde onderstations.
Vergelijking met traditionele olie-ondergedompelde transformatoren:
| Kenmerken | 3D olie-ondergedompelde transformator met gewikkelde kern | traditionele olie-ondergedompelde transformator (bladgewonden kern) |

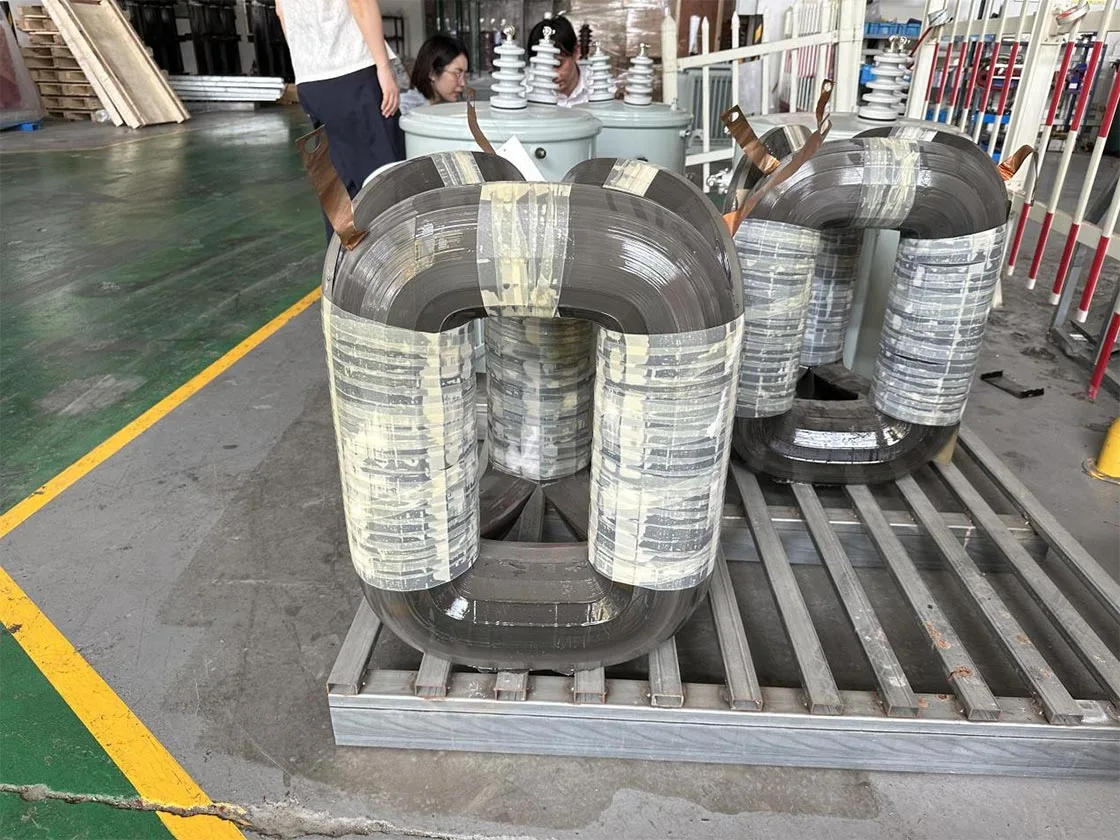

| Kernstructuur | Bolvormige driehoekige spoelkern, zonder naden. | Plat gelamineerd type, met naden |
| Verlies bij nullast | Extreem laag (verlaagd met 20% - 40%) | Relatief hoog |
| Bedrijfsgeluid | Extreem laag (circa 40 - 50 dB) | Hoger (ongeveer 55 - 65 dB) |
| Anti-kortsluitvermogen | Beter | Goed |
| Materialen en volumes | Bespaar materialen en heb een compacte structuur. | Relatief meer verbruiksartikelen en groter van formaat |
| Productiekosten | Hoger (Het proces is complexer.) | Lager |
| Economisch karakter op lange termijn | Uitstekend (aanzienlijke besparing op elektriciteitsrekening) | Algemeen |
Productie:
Grondstof
Wikkeling
Vacuümdrogen en vacuümolie vullen (2 in 1)
Lekdetector
