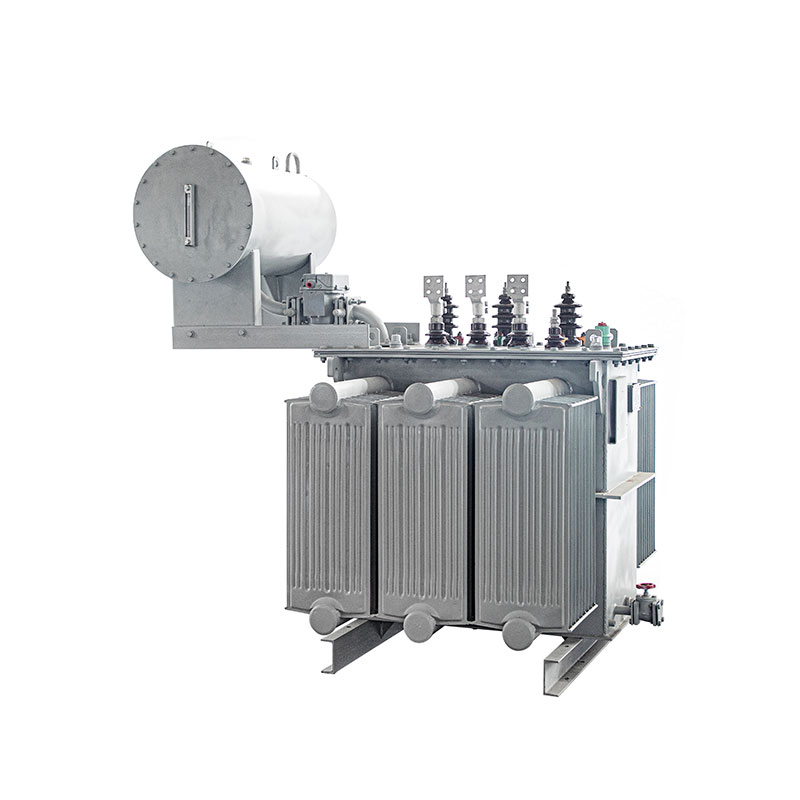

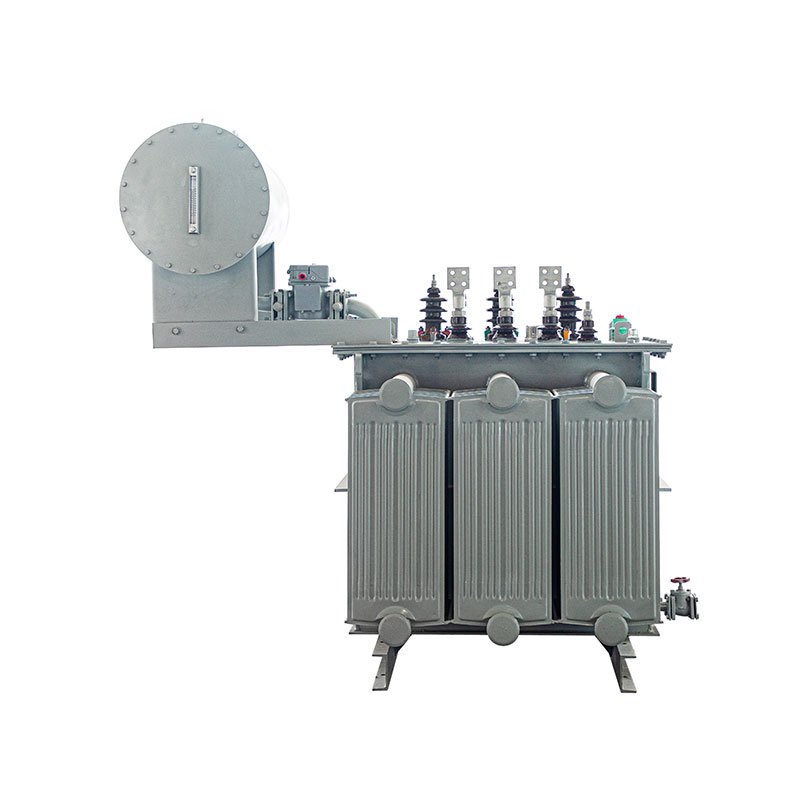

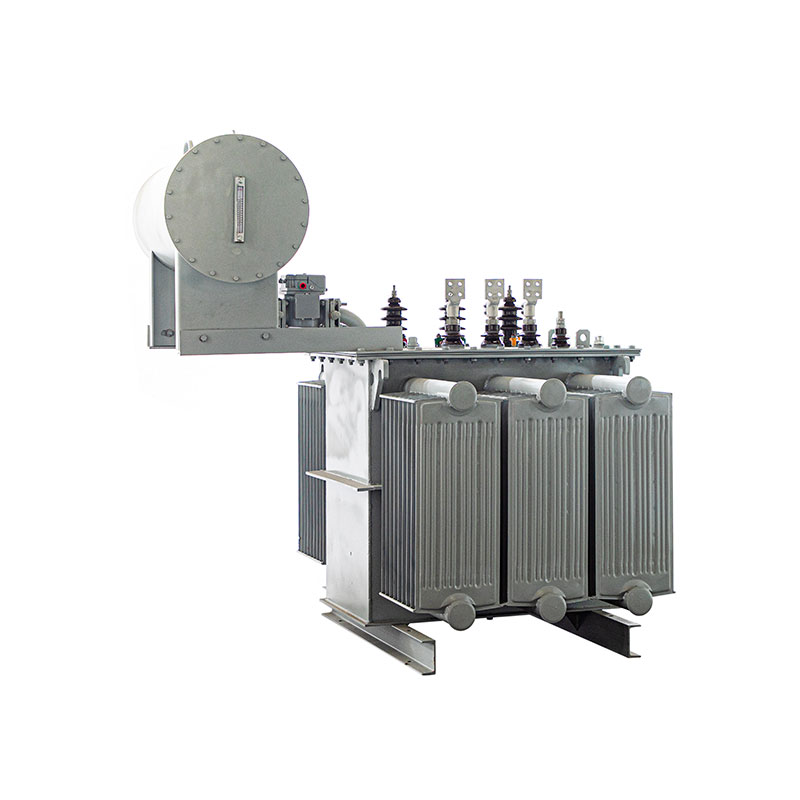

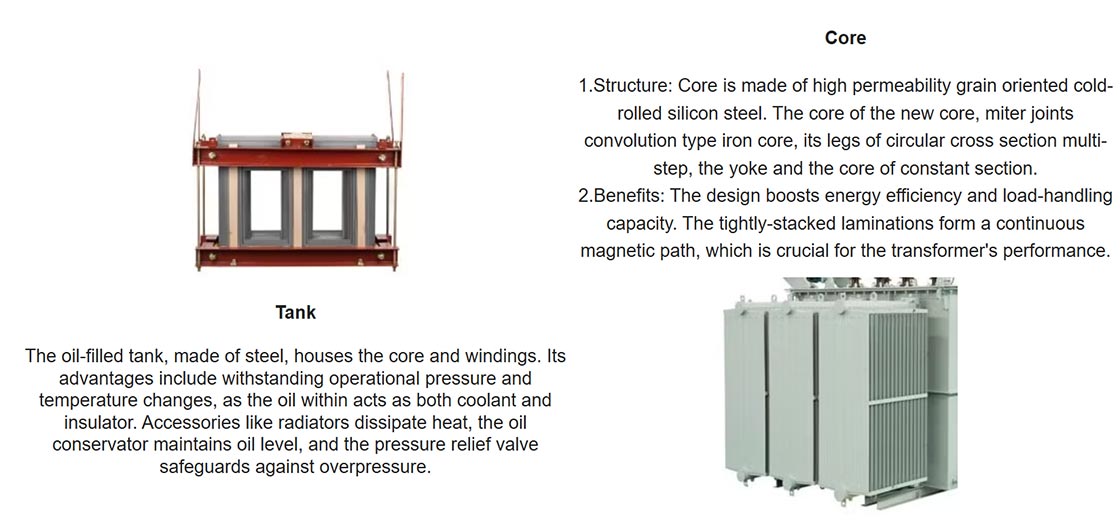

Driefasige olie-ondergedompelde stroomtransformator

Als u op zoek bent naar een betrouwbare leverancier van driefasige olie-ondergedompelde stroomtransformatoren en een samenwerking op lange termijn wilt ontwikkelen, kies dan voor TAILI, omdat we een rijke ervaring hebben en geavanceerde producten kunnen aanbieden samen met uitgebreide diensten.

Standaardspecificatie

1. Toepasselijke specificatie: IEC 60076 / IEEE

2. Nominaal vermogen: tot 3150 kVA

3. Primaire spanning: tot 66 kV

4. Secundaire spanning: 0,4/6,3/10,5/35kV of aangepast

5, kronkelende materialen: koper / aluminium

6. Temperatuurstijging: 65 °C

7. Koelmethode: ONAN/ONAF

8. Frequentie: 50 Hz/60 Hz

9.Tapsspanning: ±2x2,5% / ±3x2,5% / ±8x1,5% of aangepast

10.vectorgroep: Yd11 / YNd11 / Dyn11 / YN

Video

Geef de volgende informatie op, zodat we u een betere service kunnen bieden.

Het onderhoud van driefasige olie-ondergedompelde stroomtransformatoren is een systematische taak, gericht op het garanderen van de veilige, betrouwbare en efficiënte werking van de transformatoren en een verlenging van hun levensduur.

Dagelijkse inspectie en monitoring

1. Controle van het oliepeil

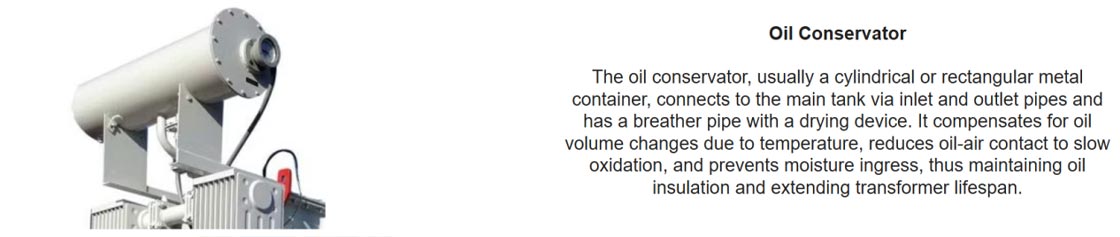

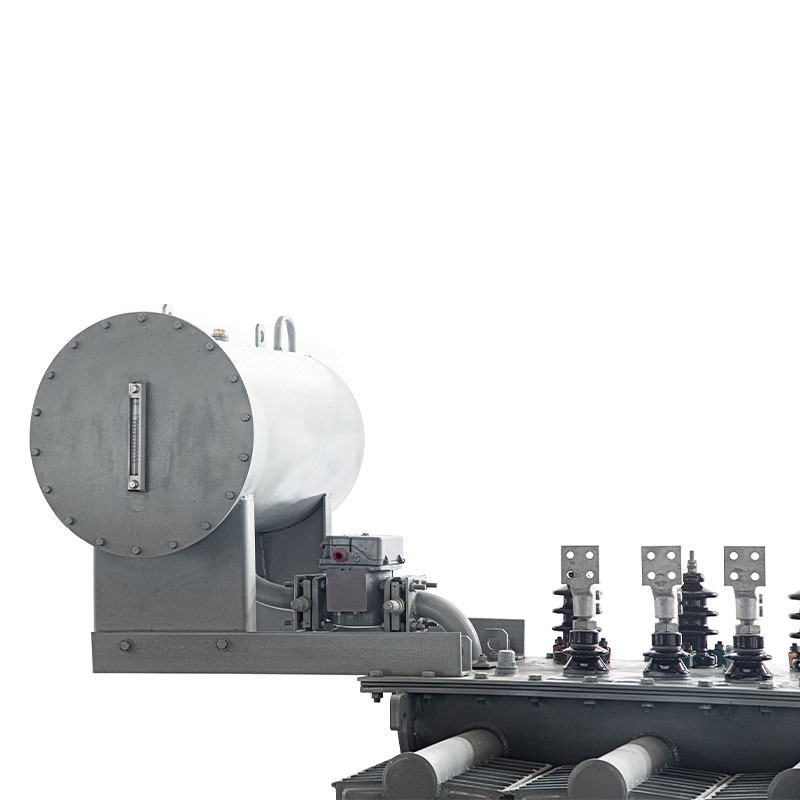

Controleer of het oliepeil van het transformatorlichaam en het oliereservoir (olietank) binnen de norm ligt bereik van de temperatuurschaal.

Afwijkingen en behandeling:

Te hoog oliepeil: Dit kan te wijten zijn aan interne fouten die gas genereren of aan een hoge omgevingstemperatuur die olie veroorzaakt uitbreiding. Controleer of de ontluchter geblokkeerd is en analyseer de oorzaak.

Onvoldoende oliepeil: Dit kan worden veroorzaakt door olielekkage of abnormale interne fouten. Zoek onmiddellijk en verhelp het lekpunt en vul onmiddellijk gekwalificeerde isolatieolie van hetzelfde merk en model bij.

2. Inspectie van de olietemperatuur

Controleer de temperatuurindicator en controleer of de bovenste olietemperatuur normaal is (in het algemeen niet hoger dan 85℃), en vergelijk deze met historische bedrijfsgegevens.

Afwijkingen en behandeling: Als de olietemperatuur abnormaal stijgt, kan dit te wijten zijn aan overbelasting van het koelapparaat storing, interne oververhitting (zoals slecht contact van ijzeren kern, wikkeling of kraanwisselaar), etc. De oorzaak moet onmiddellijk geïdentificeerd en aangepakt.

3. Inspectie van olielekken

Inspecteer zorgvuldig alle afdichtingsoppervlakken, lasnaden, bussen, kleppen, gasrelais en andere delen van de transformator op eventuele sporen van olielekkage.

Behandeling: Als er lekkage wordt geconstateerd, moet dit onmiddellijk worden verholpen. Kleine lekkages kunnen worden verholpen door ze vast te draaien de bouten. Bij ernstige olielekkage is stroomuitval nodig vanwege vervanging van afdichtingscomponenten of laswerk.

4. Isolerende oliekleur en -conditie

Observeer de kleur van de olie via de oliepeilmeter.

Normaal: transparant, lichtgeel.

Abnormaal: Als de kleur donkerder of zwarter wordt, kan dit duiden op olieverslechtering of interne fouten zoals bogen of oververhitting.

5. Geluidsinspectie

Inhoud: Wanneer de transformator normaal werkt, zendt deze een uniform "zoemend" elektromagnetisch geluid uit.

Afwijkingen en behandeling:

Verhoogd en uniform geluid: Dit kan duiden op overbelasting of te hoge spanning.

Ongelijkmatige knetterende of knallende geluiden: Er is sprake van plaatselijke ontlading of defecte isolatie binnenin.

Ongelijkmatig luidruchtig geluid: Dit kan te wijten zijn aan losse ijzeren kernbevestigingen.

Als er abnormale geluiden worden gedetecteerd, moet er verbeterde monitoring worden uitgevoerd. In geval van nood moet de stroom worden uitgeschakeld af voor inspectie.

6. Inspectie van bussen

Controleer of de oppervlakken van hoog- en laagspanningsbussen schoon zijn en kijk of er scheuren, beschadigingen of andere beschadigingen zijn ontladingssporen.

Behandeling: Als de oppervlakken vuil zijn, moeten ze worden gereinigd. Als er scheuren of ernstige ontladingen zijn, kan de bussen moeten vervangen worden.

7. Inspectie van het ademhalingstoestel (vochtvanger).

Inhoud: Controleer de kleur van de silicagel. Droge silicagel is blauw en wordt roze als deze verzadigd is met vocht.

Procedure: Wanneer meer dan 2/3 van de silicagel roze kleurt, moet deze worden vervangen. Als er olie in de oliebeker zit, controleer of het oliepeil normaal is.

8. Inspectie van het koelsysteem

Inhoud: Controleer bij luchtgekoelde transformatoren of de ventilatoren normaal werken; voor oliegekoeld/watergekoeld transformatoren, controleer de werkingsomstandigheden van de oliepompen, waterpompen, ventilatoren en controleer op eventuele lekkages in de koelers.

Behandeling: Los eventuele gebreken onmiddellijk op om een ​​goede warmteafvoer te garanderen.

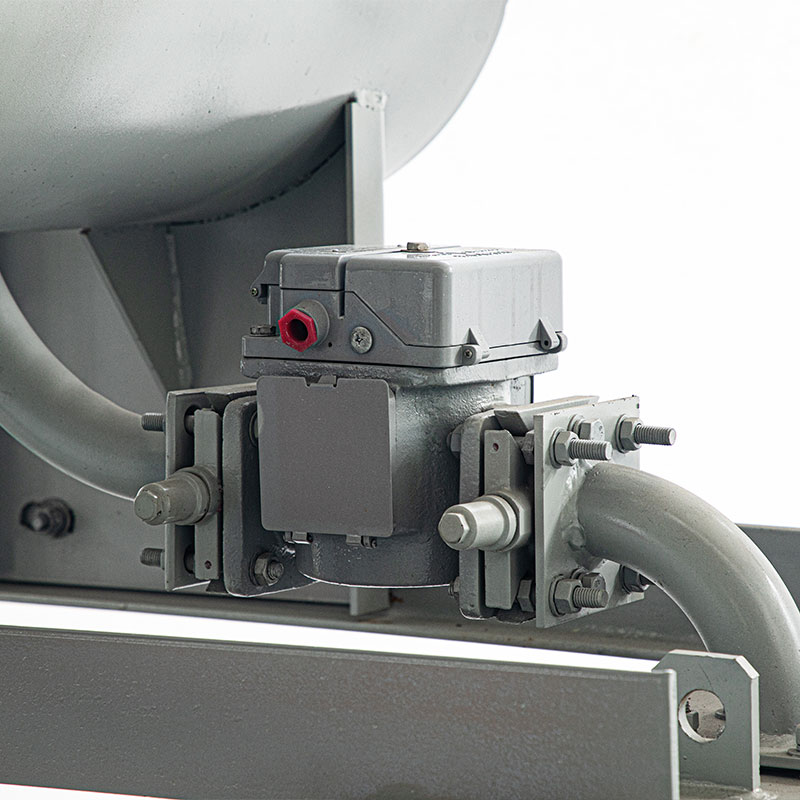

9. Inspectie van gasrelais

Controleer of er sprake is van gasophoping in het relais en of het observatievenster vrij is.

Behandeling: Als er een kleine hoeveelheid gas aanwezig is, moet dit worden geregistreerd en bemonsterd voor analyse; als de hoeveelheid gas groot is, zal het relais een signaal afgeven of uitschakelen en is onmiddellijke afhandeling vereist.

10. Inspectie van aardingsapparaat

Controleer of de behuizing en de aardingsdraad van het neutrale punt goed zijn aangesloten en vrij zijn van roest.
