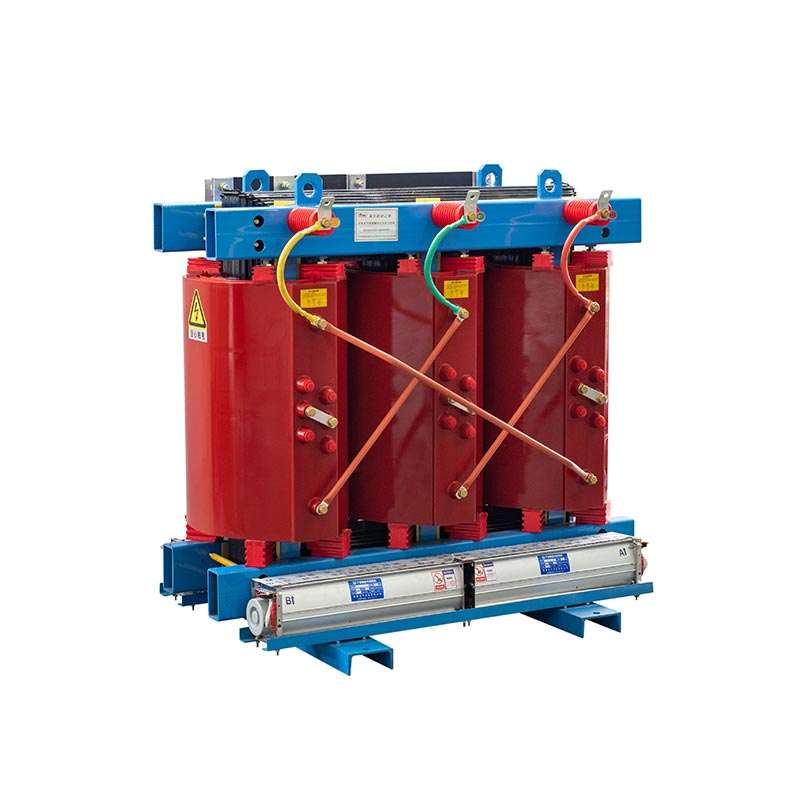

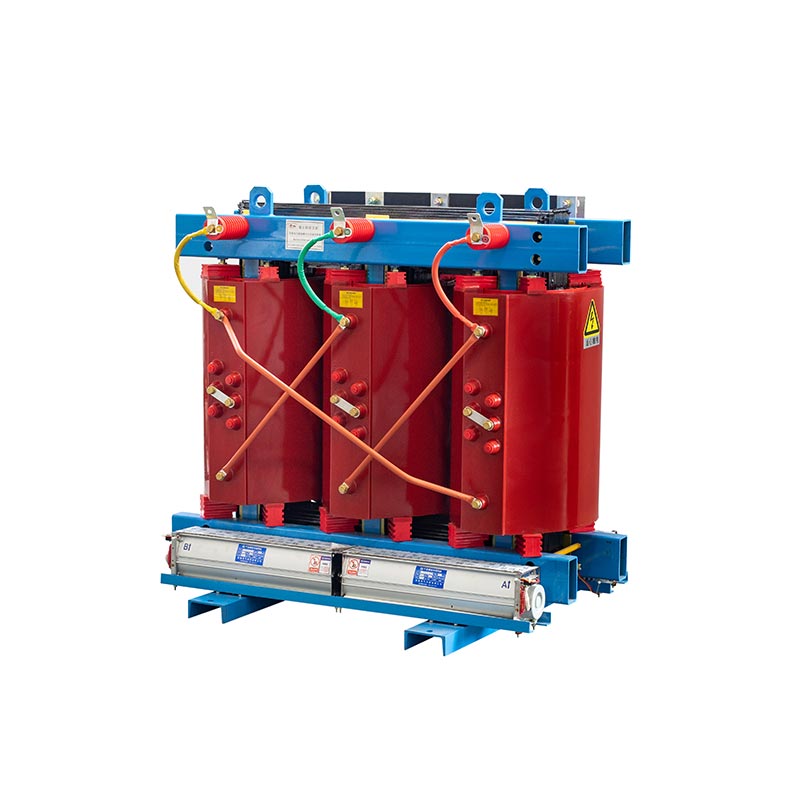

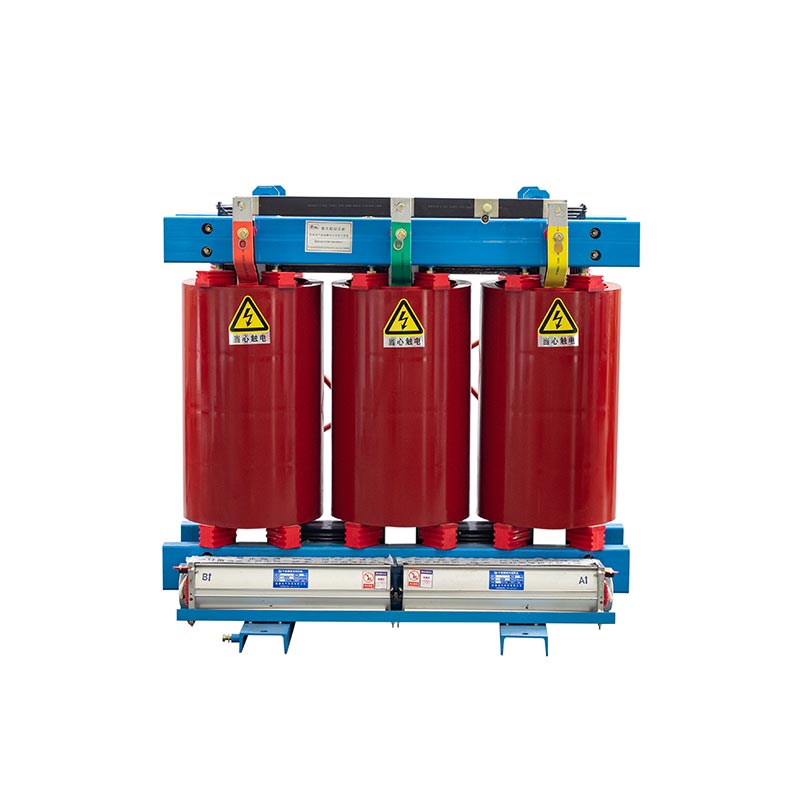

Epoxyhars gegoten droge distributietransformator

Belangrijkste kenmerken

Vanwege de unieke structurele kenmerken en uitstekende isolatiematerialen bezitten epoxyhars gegoten droge distributietransformatoren de volgende opmerkelijke voordelen.
Olievrij, vlamvertragend, brandwerend: De binnenkant bevat geen isolatieolie. Het gebruikt solide isolatiematerialen zoals epoxyhars, waardoor de risico's van brand, explosie en olie fundamenteel worden geëlimineerd lekkage.
Milieuveiligheid: Vrij van giftige stoffen. Zelfs als het beschadigd is, zal het de lucht niet vervuilen omgeving.
Onderhoud is eenvoudig: In tegenstelling tot olie-ondergedompelde transformatoren hoeft u de transformator niet regelmatig te controleren oliepeil en -kwaliteit. De onderhoudslast is klein.
Flexibele installatie: Het stelt lage eisen aan de installatiefundering en kan worden geïnstalleerd op het lastcentrum, waardoor lijnverliezen worden verminderd.
Bestand tegen vocht en vuil: De wikkelingen die een speciale behandeling hebben ondergaan bezitten uitstekende vocht- en corrosiebestendige eigenschappen.

Op basis van deze kenmerken zijn de toepassingsscenario's van epoxyhars gegoten droge distributietransformatoren ook zeer uitgebreid.

Sollicitatie

Commerciële en civiele gebouwen: Hoogbouw, winkelcentra, ziekenhuizen, scholen, data centra, enz.
Openbaar vervoer en infrastructuur: Luchthavens, dokken, metrostations, olieplatforms, enz.
Industriële faciliteiten: Fabriekswerkplaatsen, CNC-machineapparatuur, enz. in gebieden met veel vuur preventie eisen.
Nieuwe energievelden: Zonne-energie, windenergie, etc. groene energiesystemen

Standaardspecificatie

1. Toepasselijke specificatie: IEC 60076 / IEEE
2. Nominaal vermogen: tot 4000 KVA
3. Primaire spanning: tot 35 kV
4. Secundaire spanning: 380/400/415V of aangepast
5. Wikkelmateriaal: koper/aluminium
6. Temperatuurstijging: 90 -100 ℃ of aangepast
7. Koelmethode: ONAN8. Frequentie: 50 Hz/60 Hz
9. Kraanspanning: ±5% / ±2x2,5% of aangepast
10. vectorgroep: Dyn11 / Yyn0 / Yd11

Isolatieklasse

Epoxyhars gegoten droge type distributietransformator heeft drie algemene isolatieklassen. Het belangrijkste kenmerk van isolatie is bedoeld om diëlektrische sterkte te bieden en bepaalde thermische limieten te weerstaan. De isolatieklassen zijn

Europese norm (IEC 60076):

Klasse A: Maximale wikkeltemperatuur van 105°C.
Klasse E: Maximale wikkeltemperatuur van 120°C.
Klasse B: Maximale wikkeltemperatuur van 130°C.
Klasse F: Maximale wikkeltemperatuur van 155°C.
Klasse H: Maximale wikkeltemperatuur van 180°C.
Klasse C: Maximale wikkeltemperatuur van 220°C.

Amerikaanse standaard (ANSI/IEEE C57.12.01):

Klasse 105: Maximale wikkeltemperatuur van 105°C.
Klasse 150: Maximale wikkeltemperatuur van 150°C.
Klasse 220: Maximale wikkeltemperatuur van 220°C.

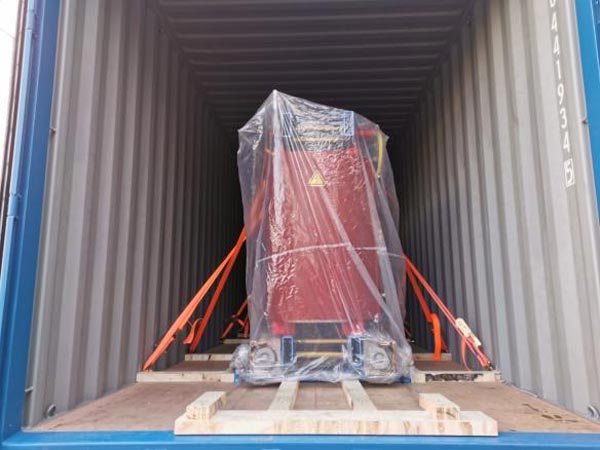

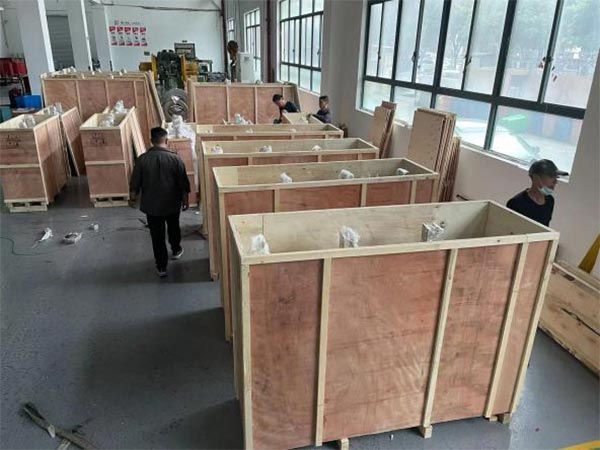

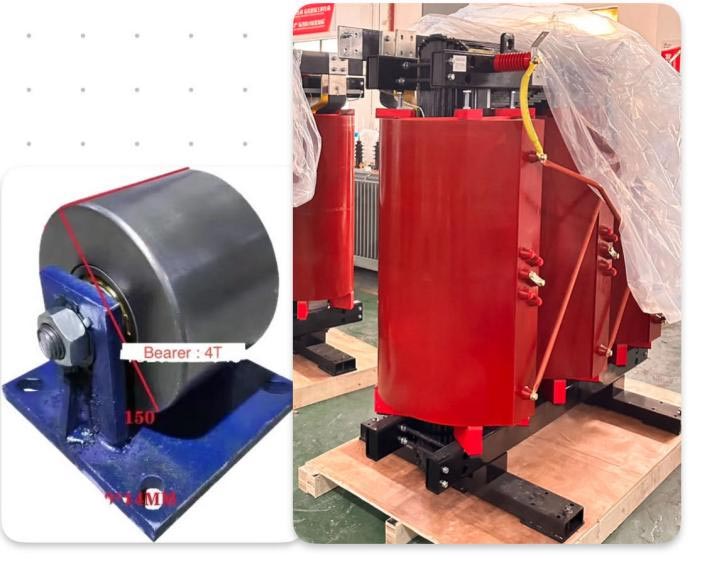

Pakketmethode

Geef de volgende informatie op, zodat we u een betere service kunnen bieden.

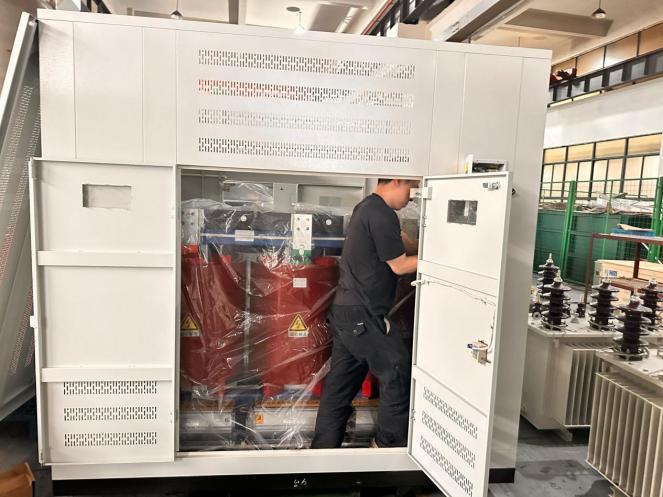

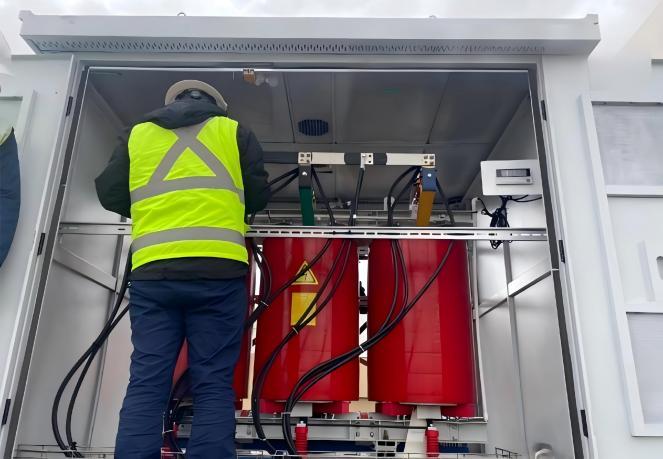

Scenario's voor producttoepassingen

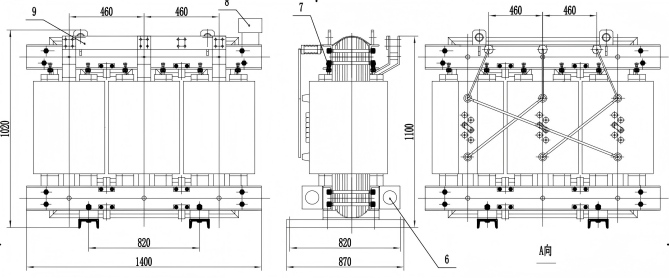

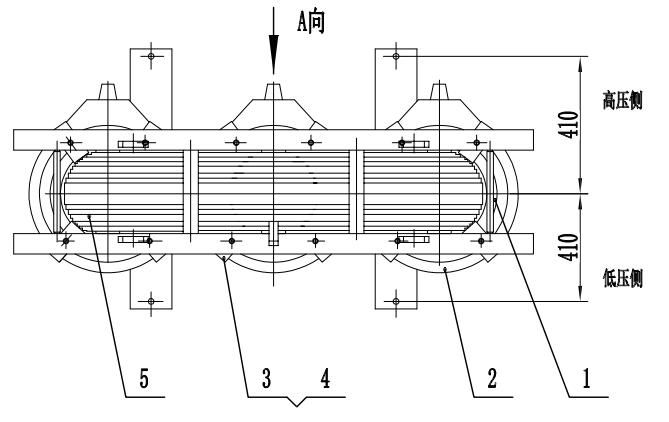

Producttechnische parameters

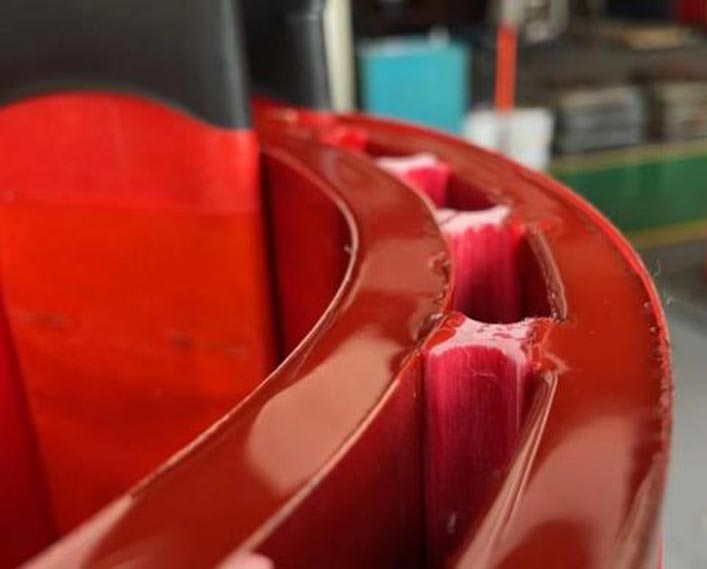

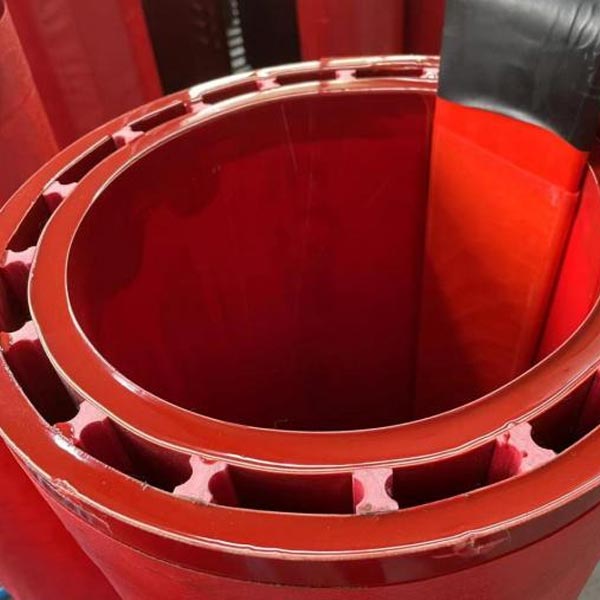

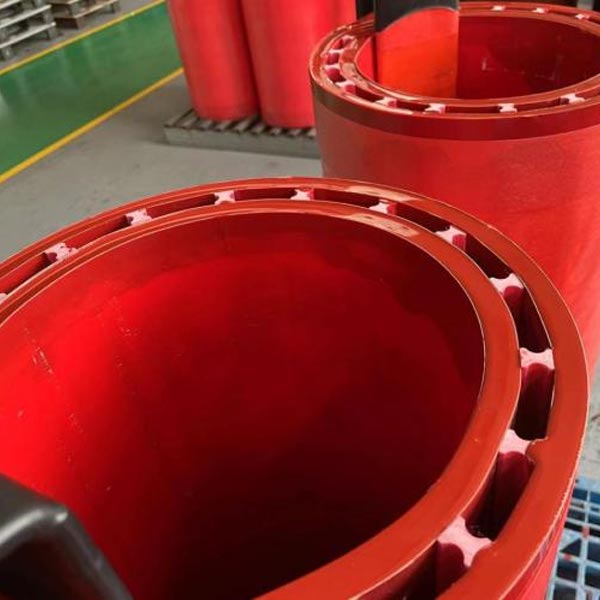

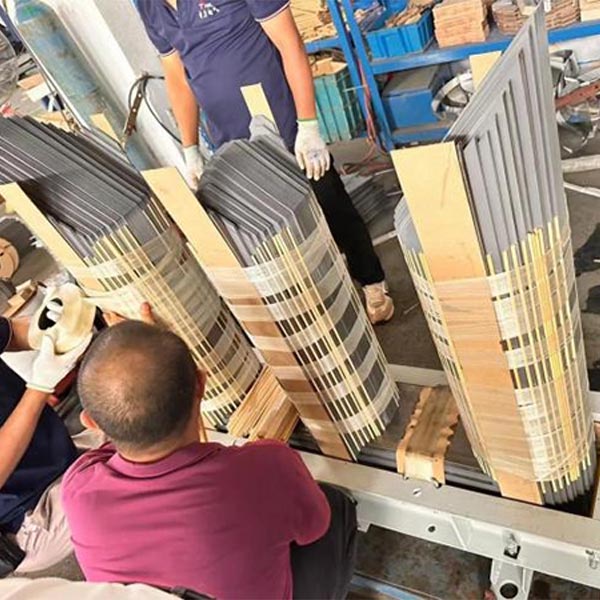

Productie

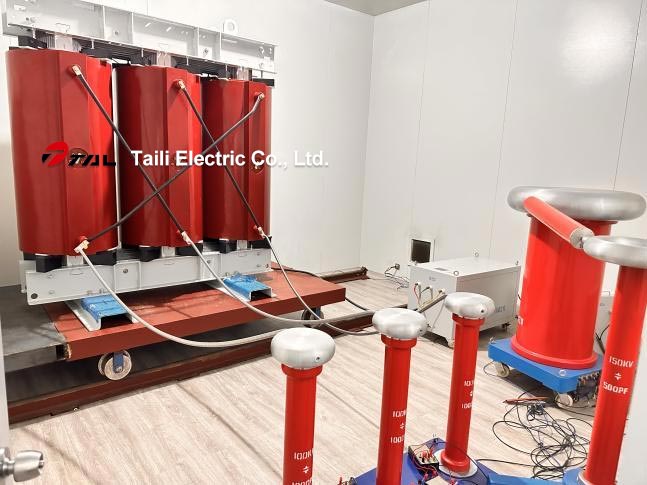

Test

Routinetests:

· Meting van de spanningsverhouding en controle van faseverschuiving
· Isolatieweerstandstest
· Meting van de wikkelingsweerstand
· Spanningsbestendigheidstest
· Veroorzaak een overspanningstest
· Meting van nullastverlies en opwindende stroom
· Meting van kortsluitimpedantie en belastingsverlies
· Meting van de spanningsverhouding en controle van faseverschuiving
· Isolatieweerstandstest
· Meting van de wikkelingsweerstand
· Spanningsbestendigheidstest
· Veroorzaak een overspanningstest
· Meting van nullastverlies en opwindende stroom
· Meting van kortsluitimpedantie en belastingsverlies

Type testen

· Verlichtingsimpulstest
· Temperatuurstijgingstest
