In olie ondergedompelde transformator

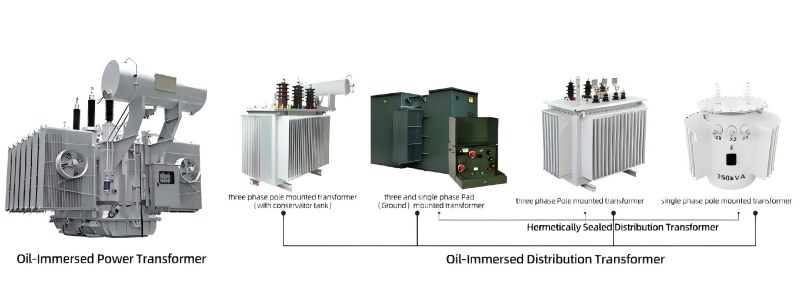

TAILI is een fabrikant en leverancier van transformatoren van het olie-ondergedompelde type. Onze producten zijnstroomtransformatorenwaarbij de ijzeren kern en wikkelingen (spoelen) volledig zijn ondergedompeld in speciaal samengestelde isolatieolie (transformatorolie), waarbij de olie dient als het belangrijkste isolatie- en koelmedium.
Belangrijkste structurele componenten:
1. Transformatorlichaam
Kern: Een magnetisch pad gevormd door het stapelen van siliciumstaalplaten, geaard.
Wikkeling: hoog- en laagspanningsspoelen gemaakt van koper- of aluminiumdraden, de kerncomponent voor het genereren van elektromagnetische conversie.
2. Olietank en isolatieolie
Olietank: gelast met stalen platen, geschikt voor het vasthouden van het transformatorlichaam en het isoleren van olie, waardoor afdichting vereist is.
Isolatieolie: Meestal minerale olie. Biedt isolatie-, warmteafvoer- en boogdovende functies.
3. Koelsysteem
Op basis van de natuurlijke convectie van olie of geforceerde circulatie wordt de warmte van het interieur naar de warmteafvoerapparaten in de olietank getransporteerd.
Veel voorkomende koelmethoden:
· ONAN (olie-ondergedompelde zelfkoeling): warmteafvoer door natuurlijke convectie van olie en lucht (kastwanden of warmteafvoervinnen). Geschikt voor kleine en middelgrote transformatoren.
· ONAF (olie-ondergedompelde luchtkoeling): Installeer ventilatoren op de warmteafvoerapparaten om luchtkoeling te forceren. Verhoogt de capaciteit.
· OFAF (sterke olie-luchtkoeling): Gebruik oliepompen om de oliecirculatie te forceren en de geforceerde luchtkoeling te versterken. Gebruikt voor grote transformatoren.
· OFWF (sterke olie-waterkoeling): gebruik oliepompen om de oliecirculatie te forceren en de hete olie af te koelen via waterkoelers. Gesmede transformatoren of gebieden met voldoende watervoorziening.
4. Beveiligings- en monitoringsysteem:
· Oliereservoir (oliekussen): Past het olievolume aan op basis van temperatuurveranderingen, verkleint het contactoppervlak tussen olie en lucht en vertraagt de veroudering van de olie.
· Absorber (ontluchter): Bevat silicagel en absorbeert vocht uit de lucht die het oliereservoir binnendringt.
· Gasrelais (gasrelais): Geïnstalleerd op de olieleiding, wanneer er intern een kleine fout optreedt of een ernstige fout de oliestroom doet stijgen, wordt er een signaal verzonden of uitgeschakeld. De belangrijkste niet-elektrische bescherming.
· Explosieveilige buis (overdrukventiel): Wanneer de interne druk sterk toeneemt, breekt het explosieveilige membraan of wordt de klep geopend om de druk te laten ontsnappen, waardoor wordt voorkomen dat de olietank explodeert.
· Thermometer: bewaakt de bovenste olietemperatuur.
· Oliepeilindicator: Geeft het oliepeil in het oliereservoir aan.
Vergeleken met droge transformatoren zijn de voordelen van in olie ondergedompelde transformatoren:
1. Grotere capaciteit en hoger spanningsniveau
2. Hoge warmteafvoerefficiëntie en sterke overbelastingscapaciteit
3. Lange levensduur van de isolatie en hoge betrouwbaarheid
4. Goede economische prestaties
5. Relatief lager geluidsniveau
6. Volwassen onderhoudstechnologie
Wanneer kiezen voor een olie-ondergedompelde transformator?
1. Hoogspanningsniveau (boven 35 kV).
2. Grote capaciteitsbehoefte (meer dan 2000 kVA).
3. Buiten of onafhankelijk geïnstalleerdonderstations, met goede brandisolatieomstandigheden.
4. Gevoelig voor initiële investeringskosten, en met voldoende bedienings- en onderhoudsmogelijkheden.
5. Buitenscenario's met strenge eisen voor bedrijfsgeluid.
- View as
Driefasige olie-ondergedompelde distributietransformator
De driefasige olie-ondergedompelde distributietransformatoren geproduceerd door de Taili-fabriek zijn transformatoren die isolatieolie gebruiken als zowel isolatie- als koelmedium. Het kan worden gebruikt om de middenspanning in het voedingssysteem te verlagen tot een lage spanning die geschikt is voor gebruikersverbruik.
Driefasige olie-ondergedompelde stroomtransformator
De driefasige olie-ondergedompelde stroomtransformator van de Chinese leverancier TAILI wordt geproduceerd voor wisselstroomtransmissiesystemen, de spanning kan worden ontworpen tot 66KV en de capaciteit is ontworpen van 25KVA-3,15MVA. We kunnen ook worden aangepast aan de verschillende technische vereisten van de klant. De transformator levert prestaties met een hoog rendement, weinig verlies en onderhoudsvrij.
1-fase olie-ondergedompelde transformator op paalmontage
Als een van de toonaangevende fabrikanten in de productie van laag- en middenspanningsapparatuur, is Taili's 1-Phase Oil Immersed Type Pole Mounted Transformer een vermogensapparaat dat 10kV middenspanningselektriciteit reduceert tot 220V huishoudspanning. Het wordt meestal geïnstalleerd op elektriciteitspalen en gebruikt intern isolatieolie voor warmteafvoer en isolatie. Het levert eenfasige wisselstroom aan woonwijken, plattelandsgebieden en andere regio's.
Driefasige olie-ondergedompelde transformator voor zonne-energie-installaties
Dit ontwerp van een driefasige olie-ondergedompelde step-uptransformator voor zonne-energiecentrales uit de Taili-fabriek is een cruciaal onderdeel van het distributiesysteem voor zonne-energie. Het speelt een belangrijke rol bij niet-hernieuwbare bronnen, de opvoerspanning die wordt geproduceerd door de zonne-omvormers, en het uitgangsvermogen van het fotovoltaïsche energieopwekkingssysteem, waarvan de niet-continue zonne-intensiteit en -duur het noodzakelijk maken om het constante belastings- en gedempte reactieproces te doorstaan.
Olie-ondergedompelde transformator met OLTC
Als fabrikant/leverancier van olie-ondergedompelde transformatoren is Taili's olie-ondergedompelde transformator met OLTC een in olie ondergedompeld type transformator dat zijn capaciteit kan aanpassen zonder de stroomtoevoer af te sluiten. Het lost fundamenteel het probleem op van overmatig stroomverbruik van traditionele variabele spanningstransformatoren bij gebruik onder lichte belasting
Olie-ondergedompelde amorfe legeringskerndistributietransformator
Als de toonaangevende Chinese transformatorfabriek is Taili's in olie ondergedompelde kerndistributietransformator van amorfe legering een zeer efficiënte en energiebesparende transformator die amorfe legering als kernmateriaal gebruikt en deze onderdompelt in isolatieolie voor koeling en isolatie. Het heeft aanzienlijke voordelen ten opzichte van traditionele siliciumstaalplaattransformatoren op het gebied van energie-efficiëntie, milieubescherming en operationele economie.
Als betrouwbare In olie ondergedompelde transformator fabrikant en leverancier in China hebben we onze fabriek. Wilt u kwalitatieve en duurzame producten kopen, neem dan contact met ons op.
