Air vs Solid SF₆-vrije 12kV-ringhoofdunit – welke past bij uw project?

2026-08-19 0 Laat een bericht achter

Decennia lang is zwavelhexafluoride (SF₆) is het isolatiegas bij uitstek voor middenspanningsschakelaars. De diëlektrische sterkte en het boogdovende vermogen zijn uitstekend. Maar dat is er wel een vangst:SF₆is het meest krachtig broeikasgas bekend, met een opwarming van de aarde potentieel (GWP) 23.500 maal dat van CO₂over een horizon van 100 jaar.

Voor projecten die SF niet kunnen betalen₆lekkagerisico biedt Taili Electric twee compacte, zero-SF₆, onderhoudsvriendelijk SF6-vrijringhoofdeenheidoplossingen: de TLH-12 eco luchtkast en de TLG-12 massief geïsoleerde kast. Beiden vertrouwen op vacuümonderbrekers voor boogdoving en elimineren SF₆volledig, maar ze verschillen qua structuur en best passende toepassingen.

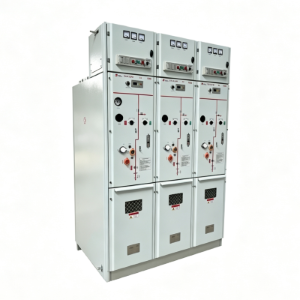

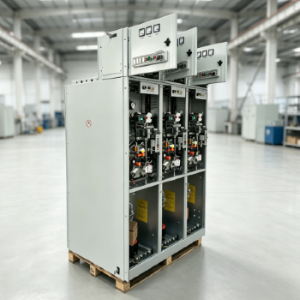

TLH‑12: de droge lucht/stikstof-geïsoleerde Ring-hoofdeenheid

Wat het is

De TLH‑12 is een gasgeïsoleerde ringhoofdunit die SF vervangt₆met gezuiverde droge lucht of zeer zuivere stikstof. Het gehele live gedeelte is verzegeld in een lasergelaste roestvrijstalen tank. Schakelen en storing onderbreking worden uitgevoerd door een vacuümonderbreker–dezelfde betrouwbare boogdoving technologie gebruikt in SF₆kasten, maar zonder het broeikasgas.

Belangrijkste voordelen

Geen broeikasimpact – als de tank per ongeluk wordt lekgeprikt of een microscopisch lek ontwikkelt, is het ontsnappende gas eenvoudigweg schone lucht of stikstof. Geen milieuboete, geen speciale terugwinningsapparatuur.
Onderhoudsvrij gascompartiment – de gelaste tank is ontworpen voor levenslange afdichting, dus routinematige drukcontroles en bijvullen zijn niet nodig vereist.
Compacte footprint – kleiner dan traditioneel luchtgeïsoleerd schakelapparatuur, waardoor het geschikt is voor op pad gemonteerde transformatoren en compact is secundaire onderstations.
Kosteneffectief – van de twee SF₆‑gratis opties biedt de TLH‑12 een lagere instapprijs, vooral voor volumebestellingen.

Dingen om in gedachten te houden

Droge lucht/stikstof heeft een lagere diëlektrische sterkte dan SF₆. De tanklaskwaliteit en de interne afscherming moet strikt worden gecontroleerd.
Voor installaties op grote hoogte (boven 1.000 m): de isolatie afstanden moeten opnieuw worden geverifieerd.

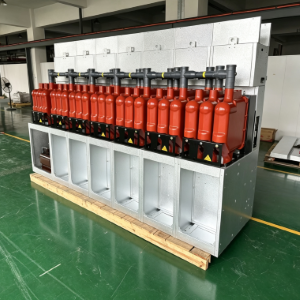

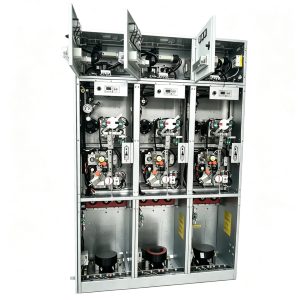

TLG‑12: De solide geïsoleerde ringleiding Eenheid

Wat het is

De TLG‑12 hanteert een radicaal andere aanpak: helemaal geen gas. Allemaal hoogspanning geleiders, de vacuümonderbreker en de scheidings-/aardingsschakelaars zijn volledig ingebed in een massief epoxyharslichaam met behulp van de APG (automatisch). drukgelatie) proces. Het resultaat is één enkele, naadloze isolatiemodule die zowel elektrisch als mechanisch robuust is.

Belangrijkste voordelen

Geen lekkagerisico – er is geen gascompartiment, dus dat is er wel er hoeft gewoon niets te lekken. Dit is de ultieme keuze als het project moet garantie SF₆-gratis werking gedurende de gehele levenscyclus.
Immuun voor vocht en condensatie – de vaste stof inkapseling beschermt interne onderdelen tegen vochtige lucht, zoute mist en zware lucht stof. Geen interne dauwvorming, geen oppervlaktetracking.
Minimaal onderhoud – geen gasbehandeling, geen manometers, nee vulkleppen. De routinematige aandacht is beperkt tot externe afscherming en aansluitpunten.
Extreem compact – de solide geïsoleerde module maakt dit mogelijk kleinere kastafmetingen, wat een doorslaggevend voordeel is bij krappe ruimtes ondergrondse kamers of gecontaineriseerde onderstations.

Dingen om in gedachten te houden

Het epoxygietproces vereist een hoge productieprecisie – elke lege ruimte of interfacedefect kan de betrouwbaarheid op de lange termijn beïnvloeden.
Bij continu gebruik bij hoge temperaturen is de halfgeleidende werking beschermlaag moet periodiek worden geïnspecteerd.
De initiële kosten zijn hoger dan die van de TLH‑12, maar dit is vaak wel het geval gecompenseerd door lagere kosten voor locatieondersteuning.

Vergelijkingstabel: TLH‑12 versus TLG‑12 bij a Blik

Functie	TLH‑12 Droge lucht / N₂Eenheid	TLG‑12 solide geïsoleerde eenheid
Isolatie medium	Gezuiverde droge lucht/stikstof	APG epoxyhars (geen gas)
Risico op lekkage	Theoretisch mogelijk; aardgas is onschadelijk aan het milieu	Nul – er bestaat geen gascompartiment
Onderhoudsfocus	Controleer tankafdichting; geen bijvullen	Inspecteer de externe afschermingslaag
Totale maat	Compact, iets groter dan SF₆equivalenten	Zeer compact, modulair ontwerp
Milieugeschiktheid	Standaard binnen-/buitentype behuizingen; hoogtereductie kan nodig zijn	Uitstekend geschikt voor vochtige, condenserende, stoffige, en kustplaatsen
Relatieve kosten	Medium	Hoger
Typische toepassingen	Stedelijke distributie, op pad gemonteerd transformatoren, algemene commerciële, grote overzeese hulpprojecten	Ondergrondse gewelven, kustgebieden, kritische belastingen, onderstations met beperkte ruimte

Welke SF₆Moet u kiezen voor een Free Ring-hoofdeenheid?

Zowel de TLH‑12 als de TLG‑12 zijn volledig voldoet aan de normen van de IEC 62271-serie en kan op maat door OEM worden geconfigureerd specifieke projectspannings-, beschermings- en meetvereisten.

Kies de TLH‑12 als:

U koopt grote hoeveelheden in voor standaarddistributie netwerken of gecontaineriseerde onderstations.
De locatie is niet extreem – normale binnen- en buitentemperatuur en vochtigheid.
U wilt een kosteneffectieve toegang tot SF₆-vrije technologie zonder dat dit ten koste gaat van de prestaties.
U kunt jaarlijks een kleine afdichtingsinspectie accepteren onderhoud, en er is geen absolute noodzaak om de gasinsluiting te elimineren.

Kies de TLG‑12 als:

De installatie bevindt zich in een risicovolle omgeving – ondergronds kelders, zoute mistzones aan de kust of aanhoudend condenserende omstandigheden.
De belasting is van cruciaal belang (ziekenhuizen, datacentra, belangrijke industriële sectoren). processen) en ongeplande uitval zijn onaanvaardbaar.
U wilt volledige gemoedsrust met betrekking tot gaslekken – geen gas, geen lekken, geen uitzonderingen.
Het ruimtebudget is extreem krap – elke centimeter Kastbreedte is belangrijk.

Perspectief in de echte wereld: welk project Teams zeggen

Een recent overzees zonne-energieproject in de De Filipijnen vergeleken beide opties. Het technische team selecteerde TLH‑12 voor de 64 distributiepunten rond het zonnepark omdat het terrein open en goed geventileerd was, en het plaatselijke nutsbedrijf accepteerde isolatie met droge lucht. Voor de binnenschakeling station in het kustadministratiegebouw kozen ze voor TLG‑12 – omdat zoute mist en hoge luchtvochtigheid hadden eerder trackingfouten veroorzaakt conventionele luchtgeïsoleerde uitrusting.

Deze gemengde aanpak wordt steeds meer gemeenschappelijk: gebruik ze allemaalringhoofdeenheidwaar het de meeste waarde oplevert.

TAILI Electric: uw partner voor SF₆‑Gratis distributie

TAILI Electric biedt zowel de TLH‑12 droge lucht als de TLH‑12 droge lucht aan /stikstofeenheid en de TLG‑12 vast geïsoleerde unit als standaardproducten, met flexibel maatwerk voor exportprojecten. Alle units zijn in de fabriek gemonteerd en volledig getest vóór levering. Ons engineeringteam kan u helpen:

Evalueer de omstandigheden ter plaatse en selecteer de meest geschikte ringleiding eenheid
Pas spanning, bescherming en hulpstroom aan het lokale elektriciteitsnet aan codes
Bied tweetalige documentatie en technische ondersteuning op afstand

Neem vandaag nog contact op met TAILI Electric om dit te bespreken welke SF₆-vrijringhoofdeenheidhet beste past bij uw volgende project.
