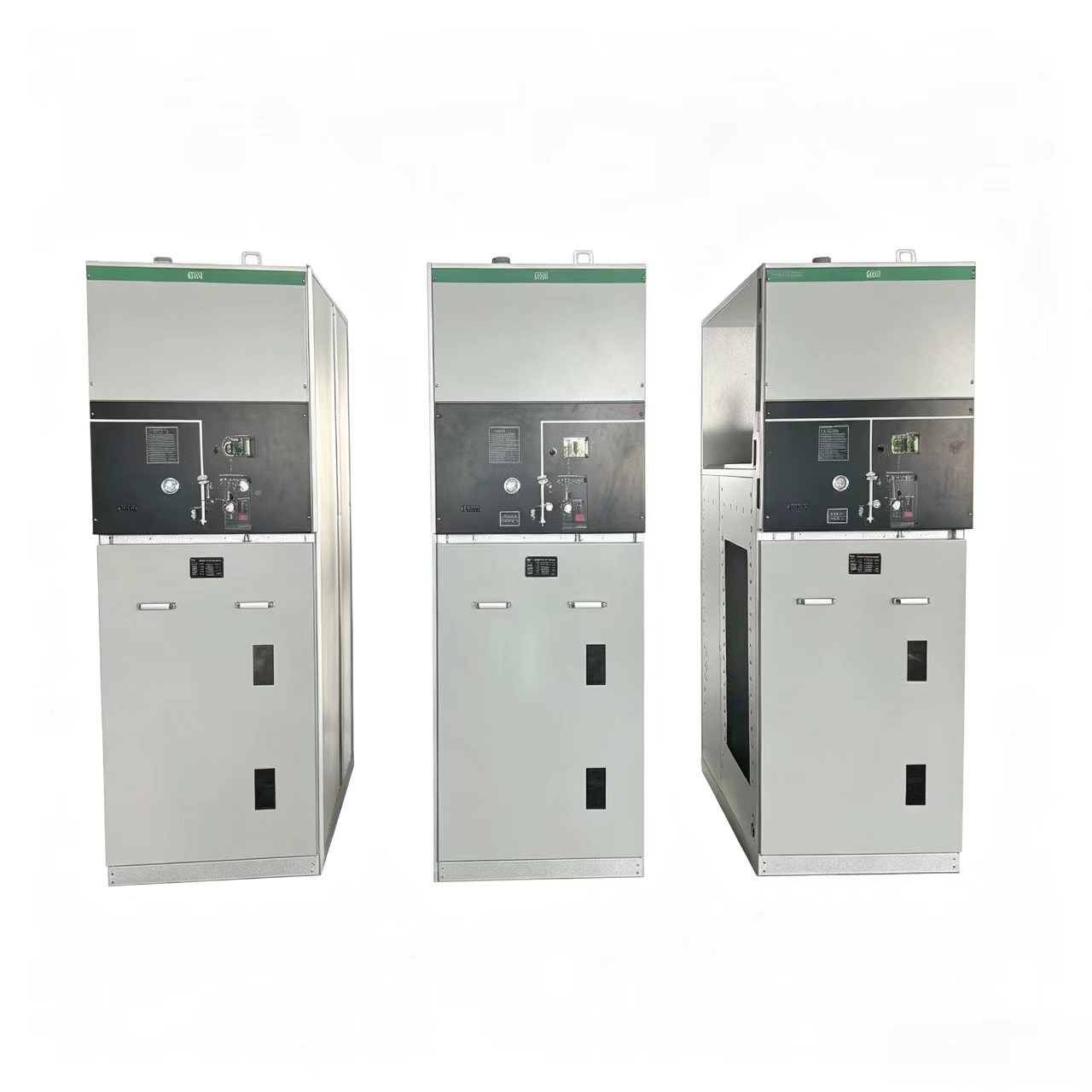

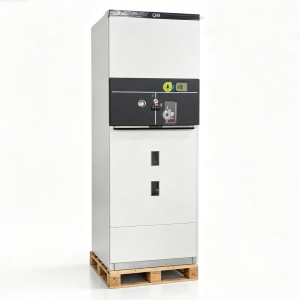

24KV halfgeïsoleerde gasgeïsoleerde schakelapparatuur (GIS)

Het TaiLi Electric 24kV semi-geïsoleerde schakelapparaat (hierna "dit schakelapparaat" genoemd) is een compact, SF₆-geïsoleerd, met metaal omsloten schakelapparaat ontworpen voor 24kV middenspanningsstroomdistributiesystemen. Dit schakelapparaat heeft een vermogen van 24 kV, 630 A en 50/60 Hz en is

vervaardigd in strikte overeenstemming met de GB- en IEC-normen. Dit schakelapparaat is geschikt voor ringhoofdeenheden, secundaire onderstations, industriële faciliteiten, commerciële gebouwen en projecten voor hernieuwbare energie.

Belangrijkste kenmerken

• Volledig afgedichte roestvrijstalen tank – TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur omvat een volledig afgedichte roestvrijstalen tank vervaardigd uit 3-5 mm dikke roestvrijstalen platen, gelast door robotlasmachines om minimale vervorming en uitstekende gasdichtheid te garanderen. Alle onder spanning staande onderdelen en schakelapparaten van de TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur zijn ingesloten in deze tank, die is gevuld met SF₆-gas als zowel isolerend als boogdovend medium. Dit ontwerp zorgt ervoor dat TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur onaangetast blijft door externe omgevingsomstandigheden zoals vochtigheid, stof en vervuiling.
• Hoog beschermingsniveau – De afgedichte tank van TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur bereikt een beschermingsgraad van IP67, waardoor deze schakelapparatuur betrouwbaar kan werken, zelfs onder tijdelijke onderdompeling in water. De buitenbehuizing van TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur heeft de classificatie IP4X.
• Driestanden lastscheidingsschakelaar – TaiLi Electric 24kV halfgeïsoleerde schakelapparatuur is uitgerust met een driestanden lastscheidingsschakelaar (gesloten/open/geaard) die in de met SF₆ gevulde roestvrijstalen tank is gelast. Het schakelmechanisme van de TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur is voorzien van corrosiebestendige materialen en zelfsmerende lagers, waardoor een lage bedieningsinspanning, hoge betrouwbaarheid en een langere levensduur worden gegarandeerd.
• Modulair en uitbreidbaar ontwerp – TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur heeft een modulaire unitconfiguratie die flexibele combinaties en uitbreidingen mogelijk maakt zonder dat er gas moet worden verwerkt tijdens de montage. TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur is verkrijgbaar in zowel vaste als uitbreidbare configuraties en voldoet aan verschillende onderstationvereisten voor compacte schakelapparatuuroplossingen.
• Uitgebreide mechanische vergrendeling – TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur is voorzien van een compleet mechanisch vergrendelingssysteem met vijf preventies dat operationele fouten voorkomt en de veiligheid van het personeel garandeert.
• Smart-Ready – TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur kan worden uitgerust met gemotoriseerde mechanismen, spanningstransformatoren en terminaleenheden voor distributieautomatisering om bewaking en controle op afstand mogelijk te maken.

Technische specificaties

Toepassingen

TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur wordt veel gebruikt in meerdere sectoren van de energiesector:

• Ringhoofdeenheden – Als kerncomponent in 24kV-ringnetwerken voor stroomdistributie in steden en op het platteland.
• Secundaire onderstations – Voor compacte, onderhoudsvrije schakeloplossingen in kleine tot middelgrote onderstations.
• Industriële faciliteiten – Stroomdistributie in fabrieken, mijnen en fabrieken.
• Commerciële gebouwen – Voor winkelcentra, ziekenhuizen, sportlocaties en hoogbouw.
• Infrastructuur – Luchthavens, metrosystemen, spoorwegen en tunnels.
• Hernieuwbare energie – Windparken en fotovoltaïsche installaties.
• Pad-gemonteerde en ondergrondse substations – Geschikt voor buitenbehuizingen of semi-ondergrondse installaties.

Veelgestelde vragen

Vraag 1: Wat is het typische SF₆-gaslekkagepercentage van dit schakelapparaat?

A: Het jaarlijkse lekpercentage van SF₆ van TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur is ≤0,1%. De afgedichte tank is gelast door robotlasmachines om een ​​uitstekende gasdichtheid te garanderen, en het ontwerp garandeert gedurende meer dan 30 jaar geen lekkage.

Vraag 2: Wat moet ik doen als de SF₆-druk daalt of er een gaslek wordt gedetecteerd?

A: Als de SF₆-dichtheidsmonitor een lage druk aangeeft of als er een alarm wordt geactiveerd, stop dan onmiddellijk de werking, identificeer de bron van het lek, repareer het lekpunt en vul de schakelapparatuur opnieuw met SF₆-gas tot de gespecificeerde druk. Regelmatige inspecties van de gasdrukmeter en het dichtheidsrelais worden aanbevolen.

Vraag 3: Heeft dit schakelapparaat regelmatig onderhoud nodig?

A: Nee. TaiLi Electric 24kV semi-geïsoleerde schakelapparatuur is ontworpen als een onderhoudsvrij product. De volledig afgedichte roestvrijstalen tank voorkomt contact tussen het isolatiegas en de externe omgeving, waardoor periodieke inspecties, gasmonsters of regeneratie gedurende de hele levensduur van het product overbodig worden.
