Waarom kiezen voor een op een skid gemonteerd onderstation voor zonne-energieprojecten in Zuid-Amerika?

TAILI Electric loopt voorop bij het ontwerpen van maatwerkop een skid gemonteerd onderstationoplossingen voor internationale zonne-energieprojecten, met capaciteiten tot 3.200 kVA. Dit artikel onderzoekt waarom dit open-frame ontwerp beter presteert dan traditionele gesloten KIOSK en compacte substations, vooral in de veeleisende woestijnomgevingen van Zuid-Amerika.

Wat is een op een skid gemonteerd onderstation?

Een op een skid gemonteerd onderstation is een geprefabriceerde stroomverdeeleenheid waarin alle belangrijke componenten (middenspanningsschakelaars, transformatoren en laagspanningsverdeelpanelen) zijn geïntegreerd op een enkel stalen basisframe.

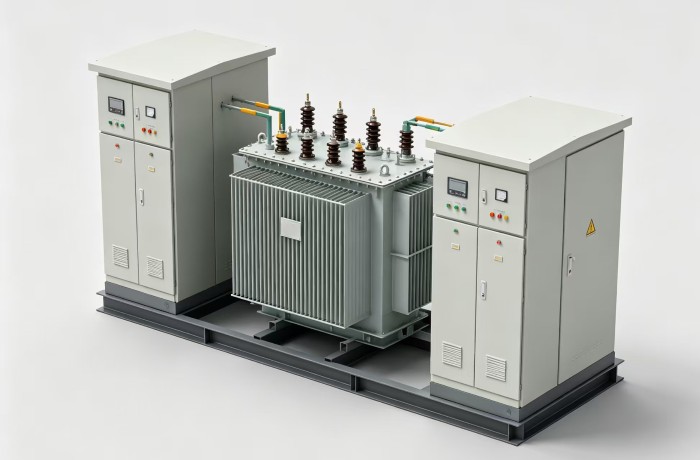

Het op maat gemaakte, op een skid gemonteerde substation van TAILI Electric heeft een opvallende open configuratie: de in olie ondergedompelde transformator bevindt zich in het midden, met aan weerszijden onafhankelijke hoogspannings- en laagspannings-/meetkasten, allemaal gemonteerd op een uniform stalen skid.

Deze ontwerpfilosofie staat in schril contrast met de gesloten KIOSK of compacte onderstations, waarbij alle apparatuur in een metalen behuizing is ondergebracht.

Waarom het open-frame ontwerp? Drie belangrijke voordelen

1. Superieure warmteafvoer in woestijnomstandigheden

Zonne-energieprojecten in heel Zuid-Amerika – van de Atacama-woestijn in Chili tot de hooggelegen vlakten van Argentinië – hebben te maken met extreme temperaturen en intense zonnestraling.

In een op een skid gemonteerd onderstation wordt de transformatorradiator direct blootgesteld aan de omgevingslucht. Deze natuurlijke convectiekoeling levert:

Geen extra koelventilatoren nodig, waardoor een veelvoorkomend storingspunt wordt geëlimineerd Geen risico op interne oververhitting waardoor de rating van de transformator zou afnemen Optimale thermische prestaties, zelfs tijdens piekmomenten in de middag

Ingesloten KIOSK-substations houden daarentegen de warmte vast in hun metalen behuizingen. In woestijnomgevingen kunnen de interne temperaturen ver boven de omgevingstemperatuur stijgen, waardoor transformatoren gedwongen worden met een lagere capaciteit te werken – een kostbaar compromis voor elk zonnepark.

2. Vereenvoudigde installatie en onderhoud

Deop een skid gemonteerd onderstationis volledig bedraad en getest in de fabriek. Installatie ter plaatse vereist alleen:

Externe kabels aansluiten Het apparaat op een voorbereide fundering plaatsen

Door het modulaire, open ontwerp blijven de transformator en schakelapparatuur onafhankelijk toegankelijk. Onderhoudsploegen kunnen afzonderlijke componenten onderhouden zonder te worstelen met grote kastdeuren of de hele constructie te demonteren.

3. Afstemming op lokale netstandaarden

Dit is misschien wel het meest overtuigende voordeel: het op een skid gemonteerde open frame is de de facto standaard geworden voor zonne-energieprojecten in heel Zuid-Amerika.

Landen waaronder:

Chili

Peru

Argentinië

Honduras

Venezuela

...

hebben deze configuratie op grote schaal overgenomen voor fotovoltaïsche installaties. Lokale nutsbedrijven en netbeheerders zijn bekend met het ontwerp, de inspectieprotocollen en acceptatiecriteria. Door te kiezen voor een op een skid gemonteerd onderstation wordt de goedkeuring van de netaansluiting aanzienlijk gestroomlijnd

proces.

De skidoplossingen van TAILI Electric: twee verzendopties

Het leveren van grote elektrische apparatuur aan afgelegen projectlocaties in Zuid-Amerika brengt unieke logistieke uitdagingen met zich mee. TAILI Electric biedt hiervoor twee verzendconfiguraties aanop een skid gemonteerd onderstation, elk geoptimaliseerd voor verschillende projectschalen en logistieke vereisten.

Optie 1: Geïntegreerde skid uit één stuk

Structuur: De hoogspanningskast, de transformator en de laagspanningskast zijn allemaal op één stalen basis gelast. Alle interne bedrading is in de fabriek voltooid.

Voordelen: Minimale installatiewerkzaamheden ter plaatse: neerzetten, aansluiten en inschakelen

Vaste apparatuurposities elimineren het risico dat interne koperen rails of kabels verschuiven tijdens het transport over de oceaan

Hoogste betrouwbaarheid voor kritische toepassingen

Meest geschikt voor: Capaciteiten tot 800 kVA

waarbij het complete samenstel als één geheel kan worden verzonden.

Overweging: hogere verzendkosten vanwege de grotere totale voetafdruk.

Optie 2: geschroefde split-type skid

Structuur: De basis is verdeeld in drie segmenten: een hoogspanningsgedeelte, een transformatorgedeelte en een laagspanningsgedeelte. Apparatuur tussen secties wordt aangesloten met behulp van geprefabriceerde flexibele koperen rails of flexibele kabels.

Eenheden worden in de fabriek afzonderlijk verpakt en in afzonderlijke kratten verzonden. Ter plaatse worden de secties aan elkaar geschroefd en worden de geprefabriceerde flexibele verbindingen op elkaar aangesloten.

1. Voordelen: Elke sectie past in een standaard 40-voet HQ-container - geen extra grote verzending vereist

2. Aanzienlijk lagere zeevrachtkosten met betrouwbaardere scheepsplanning

3. Geen vergunning voor overmaat vereist voor binnenlands wegvervoer in China

4, Flexibeler lokaal transport naar de uiteindelijke projectlocatie

5. Verminderd risico op schade: radiatoren en porseleinen isolatoren krijgen een speciale beschermende verpakking

6. Belangrijke opmerking: alleen de basis is mechanisch gesplitst. Alle elektrische aansluitingen maken gebruik van geprefabriceerde flexibele connectoren, waardoor bedrading ter plaatse tot het absolute minimum wordt beperkt.

Gemeenschappelijke verpakkingsvereisten voor alle zendingen

Ongeacht welke verzendoptie wordt geselecteerd, TAILI Electric volgt strenge verpakkingsprotocollen:

1, Geïntegreerde skid-zendingen: de basis moet worden gelast met standaard hijsen en vastsjorren van containers

punten, met staalkabels die de apparatuur in de container vastzetten

2, Transformatorradiatoren en porseleinen isolatoren: ontvang gespecialiseerde antibotsings- en

bescherming tegen zoutmist/regen voor de oceaandoorvoer

3, Hoog- en laagspanningsschakelaars: volledig verzegeld in plastic voor waterdichtheid en stof

bescherming tijdens transport en opslag op locatie

Toepassingsscenario's

De op maat gemaakte onderstationoplossingen van TAILI Electric worden ingezet voor diverse toepassingen: Fotovoltaïsche zonneparken (primaire toepassing) Het merendeel van de op skids gemonteerde onderstationunits van TAILI dient als opvoertransformatoren voor zonne-PV-installaties. Typische configuraties zijn onder meer:

Mijnbouw- en industriële projecten

Naast zonne-energie wordt het op een skid gemonteerde substation ook veel gebruikt in mijnbouwactiviteiten in Chili en Peru, evenals in algemene industriële faciliteiten die een betrouwbare, snel inzetbare stroomdistributie vereisen.

Conclusie

Het op een skid gemonteerde onderstation heeft zijn positie als voorkeursoplossing voor zonne-energieprojecten in heel Zuid-Amerika verdiend door een combinatie van praktische voordelen:

1. Superieure warmteafvoer in woestijnomgevingen: geen koelventilatoren, geen reductie

2. Gestroomlijnde installatie en onderhoud: in de fabriek bekabelde, onafhankelijk toegankelijke componenten

3. Afstemming op lokale netwerknormen: vlottere goedkeuringen, snellere inbedrijfstelling van projecten

4. Flexibele verzendopties: uit één stuk voor kleinere projecten, gesplitst voor grotere installaties met logistieke beperkingen

TAILI Electric brengt jarenlange ervaring met zich mee in het ontwerpen en produceren van op maat gemaakte onderstationoplossingen voor internationale markten. Met capaciteiten tot 3.200 kVA en spanningsconfiguraties die zijn afgestemd op de specifieke eisen van het land, levert TAILI kant-en-klare stroomdistributie die betrouwbaar presteert in de meest uitdagende omgevingen ter wereld.

Kies voor uw volgende zonne-energieproject in Zuid-Amerika de oplossing waar lokale nutsbedrijven op vertrouwen: kies deop een skid gemonteerd onderstationvan TAILI Elektrisch.
