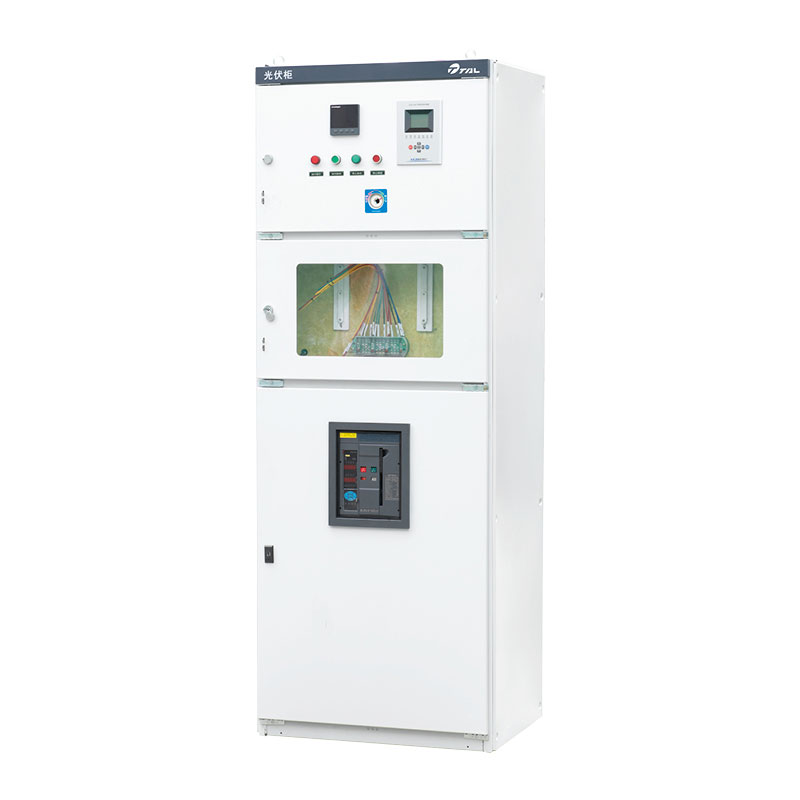

Fotovoltaïsche, op het elektriciteitsnet aangesloten laagspanningskast

De fotovoltaïsche, op het elektriciteitsnet aangesloten laagspanningskast van Taili Factory verzamelt de elektrische energie die door de fotovoltaïsche omvormer wordt geproduceerd en is verantwoordelijk voor het veilig overbrengen ervan naar de belastingen en het elektriciteitsnet. Tegelijkertijd beschikt het over uitgebreide beveiligings-, monitoring- en planningsfuncties.

Belangrijkste functies

De fotovoltaïsche, op het elektriciteitsnet aangesloten laagspanningskast is geenszins een eenvoudige "aansluitdoos". Het voert de volgende sleutelfuncties:

1. Energieverzameling en -distributie

· Verzameling: Combineer de wisselstroomuitvoer van meerdere fotovoltaïsche omvormers in één of meerdere netvoedingen circuits om de transmissie-efficiëntie te verbeteren.

· Distributie: Wijs de verzamelde stroom redelijkerwijs toe aan lokale verbruikers (voor eigen gebruik van de gebruiker) en draag deze over resterende stroom aan het net.

2. Netaansluitpunt

· Dit is het wettelijke scheidingspunt tussen het fotovoltaïsche systeem en het elektriciteitsnet. Netwerkbedrijven hebben dit meestal nodig meting en monitoring op dit punt om ervoor te zorgen dat het fotovoltaïsche systeem geen nadelige gevolgen heeft voor de omgeving rooster.

3. Uitgebreide beveiligingsfuncties

· Beveiliging tegen overbelasting en kortsluiting: Gebruik stroomonderbrekers om te voorkomen dat overmatige stroom de apparatuur beschadigt of brand veroorzaken.

· Anti-tegenstroombeveiliging (indien nodig): wanneer de stroomopwekking het elektriciteitsverbruik van de belasting overschrijdt, voorkomen dat de stroom wordt teruggevoerd naar de transformator op het hoogste niveau (in sommige toepassingen is dit verboden).

· Bescherming tegen eilandvorming: dit is de belangrijkste veiligheidsfunctie van het netgekoppelde systeem. Wanneer het raster is uitgeschakeld, is het noodzakelijk om het fotovoltaïsche systeem snel los te koppelen van het elektriciteitsnet om de fotovoltaïsche installatie te voorkomen Er wordt geen stroom doorgegeven aan de stroomonderbrekingslijnen, waardoor de veiligheid van het onderhoudspersoneel van het elektriciteitsnet in gevaar komt. Hoewel de omvormer zelf deze functie heeft, wordt de verdeelkast meestal gebruikt als back-upbeveiliging.

· Beveiliging tegen over-/onderspanning, over-/onderfrequentie: Bewaak netwerkparameters. Zodra een afwijking wordt gedetecteerd, moet u actie ondernemen onmiddellijk om apparatuur en het elektriciteitsnet te beschermen.

· Overspanningsbeveiliging: Voorkom dat overspanningsschokken, zoals blikseminslag, dure omvormers en andere beschadigen uitrusting.

4. Monitoring en meting

· Slimme meters: Installeer bidirectionele meters om nauwkeurig de energie te meten die wordt opgewekt door fotovoltaïsche zonne-energie, het vermogen dat aan het elektriciteitsnet wordt geleverd, en de stroom die aan het elektriciteitsnet wordt onttrokken. Deze vormen de basis voor de verrekening van de elektriciteitsrekening.

· Bewakingsapparatuur: monitor parameters zoals spanning, stroom, vermogen, stroomopwekking en arbeidsfactor in werkelijkheid tijd via stroom-/spanningstransformatoren, vermogensmeters, enz.

5. Schakelen en regelen

· Zorg voor scheidingsschakelaars, contactors, enz., om het handmatig of automatisch aansluiten en loskoppelen te vergemakkelijken activiteiten, waardoor onderhoud en reparatie van apparatuur wordt vergemakkelijkt.

Geef de volgende informatie op, zodat we u een betere service kunnen bieden.

Om een betere communicatie mogelijk te maken en voor een nauwkeurige bestelling, verzoeken wij u ons het enkellijnsschema te verstrekken uw fotovoltaïsche installatie.
