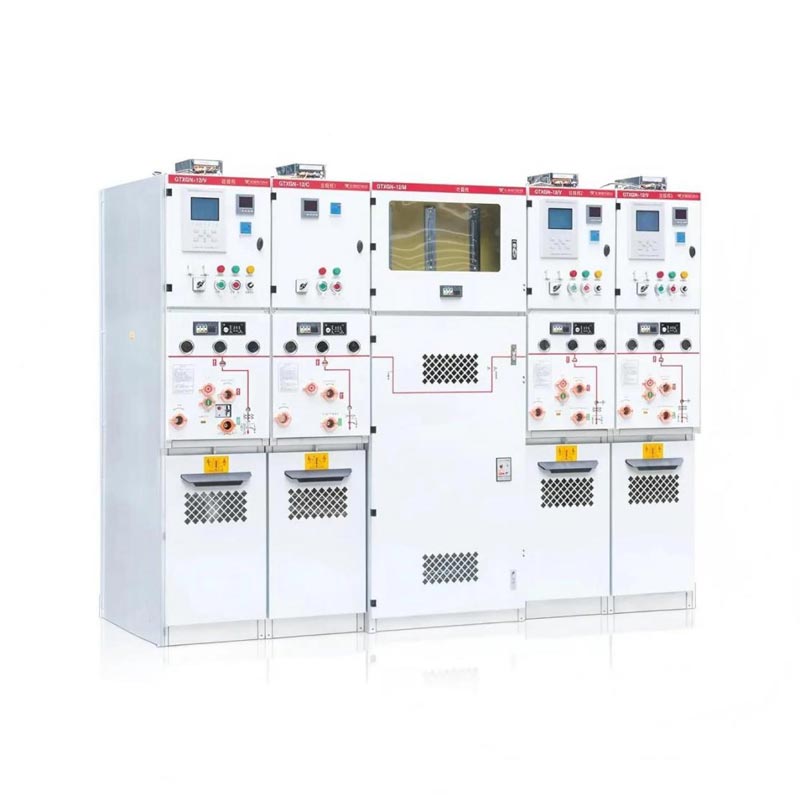

12 kV metalen solide geïsoleerde schakelapparatuur

Het 12kV metalen solide geïsoleerde schakelapparaat combineert de voordelen van binnen- en massieve isolatie:

1. Volledig geïsoleerd en afgedicht: alle hoogspanningsvoerende delen zijn bedekt met een stevige isolatielaag, wat niet het geval is aangetast door stof, vocht, condensatie, kleine dieren, enz. Het heeft een hoge betrouwbaarheid.

2. Miniaturisatie en compactheid: De diëlektrische constante van vaste isolatiematerialen is veel hoger dan dat van lucht, zodat de isolatieafstand tussen delen onder spanning aanzienlijk kan worden verkort onder hetzelfde spanningsniveau. Daarom is de apparatuur zeer klein van formaat, waardoor vloerruimte wordt bespaard, wat cruciaal is voor distributieruimtes binnenshuis met beperkte ruimte.

3. Milieuvriendelijk: het elimineert SF₆-gas volledig, waardoor het risico op broeikaseffecten wordt geëlimineerd, en is de voorkeursapparatuur voor groene stroomnetwerken.

4. Hoge veiligheid: Omdat de hoogspanningscomponenten volledig geïsoleerd zijn, zelfs als de kastdeur open is, kan de De operator zal de onder spanning staande delen niet rechtstreeks aanraken, waardoor een grote persoonlijke veiligheid wordt gegarandeerd.

5. Onderhoudsvrij: De interne schakelaars en andere componenten zijn zonder enige noodzaak gestold in epoxyhars gesmeerde bewegende delen, waardoor levenslang onderhoudsvrij is, waardoor de bedrijfs- en onderhoudskosten en de werklast worden verlaagd.

6. Flexibele installatie: klein van formaat en licht van gewicht, handig voor transport, installatie en opstelling binnenshuis. Het modulaire ontwerp maakt ook toekomstige uitbreidingen mogelijk.

Waar kan dit schakelapparaat worden gebruikt?

12 kV solide metalen geïsoleerde schakelapparatuur wordt veel gebruikt in stroomdistributiegebieden waar veiligheid en betrouwbaarheid vereist zijn en ruimtebesparend:

· Commerciële gebouwen: ondergrondse stroomverdeelkamers van kantoorgebouwen, winkelcentra en hotels.

·Woongebieden: Centrale stroomdistributiecentra binnen de woongemeenschappen.

· Industriële ondernemingen: werkplaatssubstations in fabrieken.

· Openbare voorzieningen: stroomdistributiesystemen van metrostations, luchthaventerminals, ziekenhuizen, scholen, enz.

· Datacenters: In situaties waar een hoge betrouwbaarheid van de stroomvoorziening en een hoge bezettingsgraad van de ruimte vereist zijn.

· Nieuw energieveld: indoor step-upstations voor fotovoltaïsche/windenergieprojecten.

Standaardspecificatie van metalen, solide geïsoleerde schakelapparatuur

1. Nominale spanning: 12 kV

2. Nominale stroom: 630A / 1250A

3. Nominale frequentie: 50/60 Hz

4. Omgevingstemperatuur: binnen -25℃ tot 40℃; Buiten: -35℃ tot 40℃

5. Hoogte: De norm geldt voor gebieden tot 1000 meter. Voor hoogtes boven de 1000 meter geldt capaciteit De reductie moet conform de norm worden doorgevoerd.

6. Relatieve vochtigheid: Daggemiddelde ≤ 95% Maandgemiddelde ≤ 90%

7. Beschermingsklasse: IP4X (IP67)

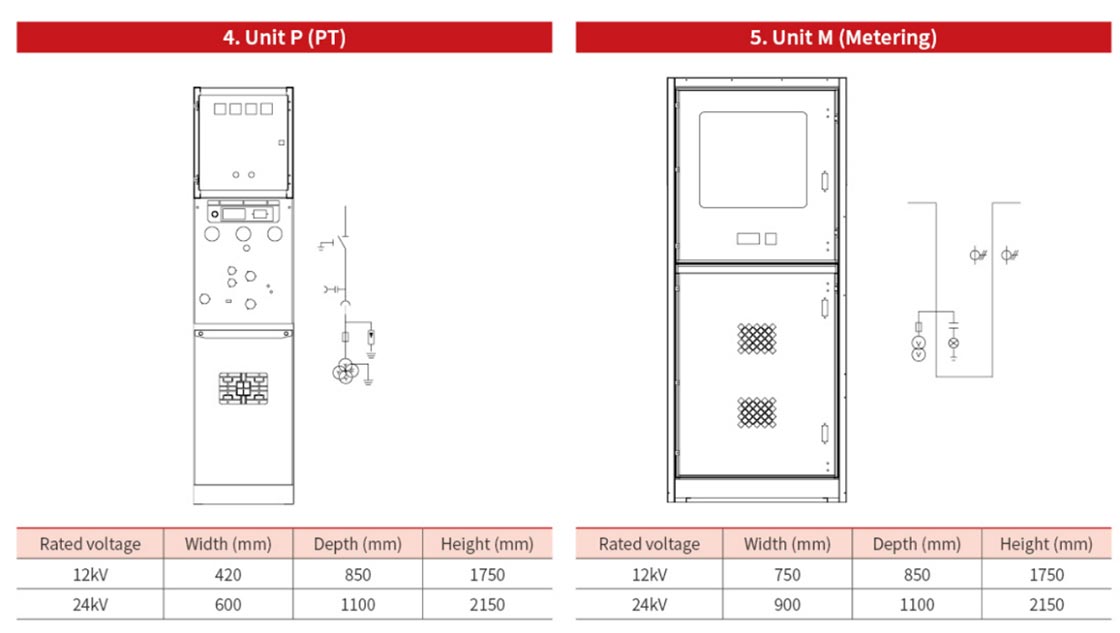

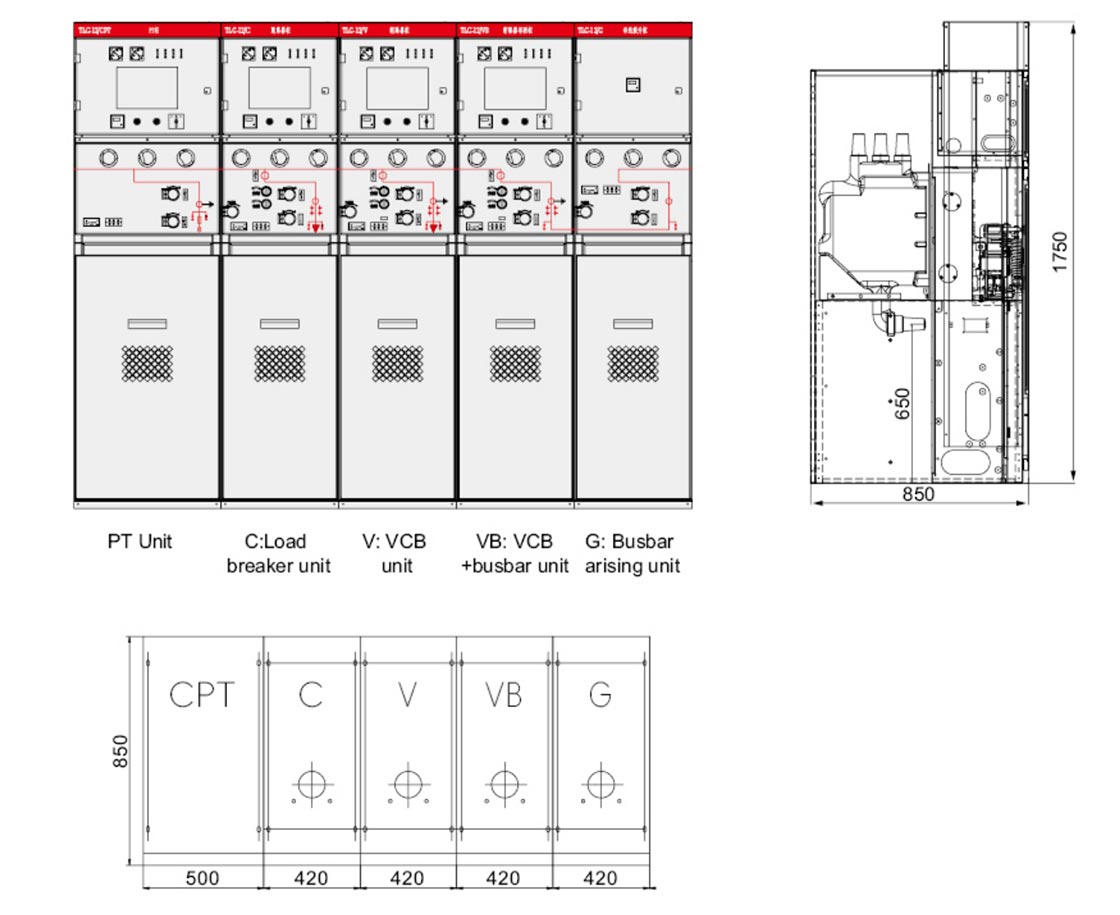

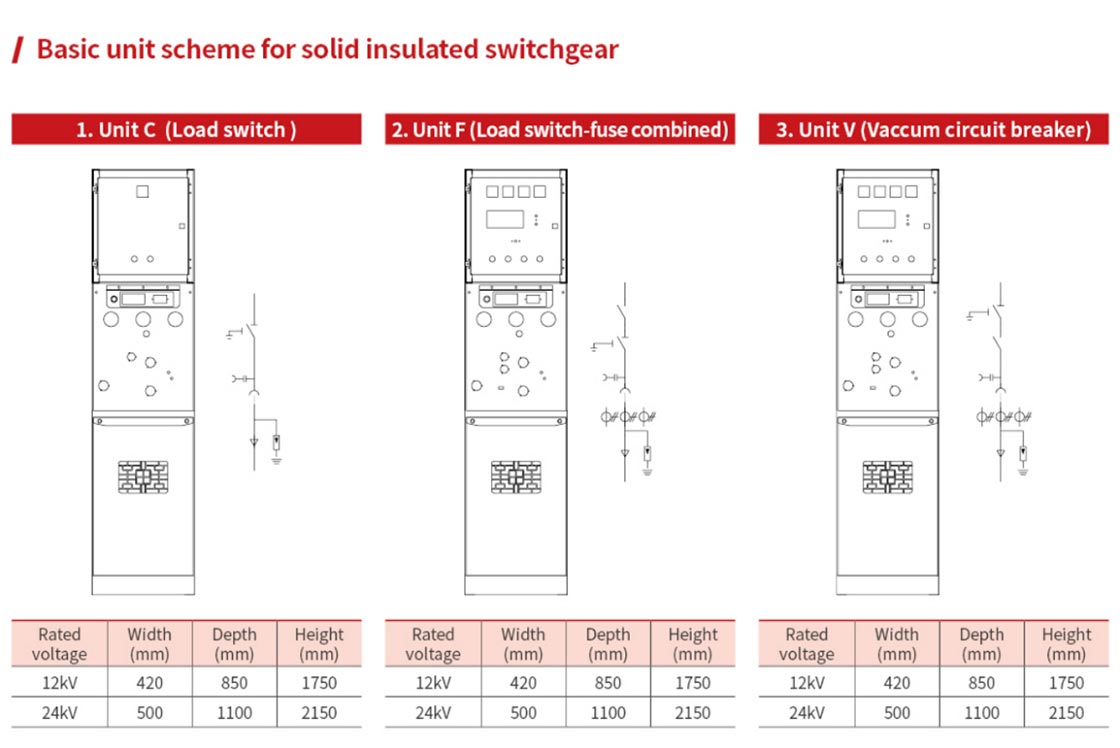

Tekening en afmetingen
